Modbus协议的传输方式

控制器能设置为两种传输模式（ASCII或RTU）中的任何一种在标准的Modbus网络通信。用户选择想要的模式，包括串口通信参数（波特率、校验方式等），在配置每个控制器的时候，在一个Modbus网络上的所有设备都必须选择相同的传输模式和串口参数。

　　所选的ASCII或RTU方式仅适用于标准的Modbus网络，它定义了在这些网络上连续传输的消息段的每一位，以及决定怎样将信息打包成消息域和如何解码。
　　在其它网络上（象MAP和Modbus Plus）Modbus消息被转成与串行传输无关的帧。

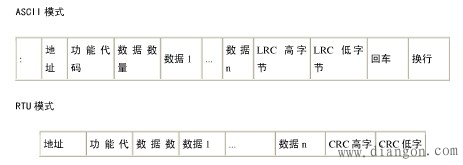

　　1、ASCII模式
　　当控制器设为在Modbus网络上以ASCII（美国标准信息交换代码）模式通信，在消息中的每个8Bit
　　字节都作为两个ASCII字符发送。这种方式的主要优点是字符发送的时间间隔可达到1秒而不产生错误。
　　代码系统
　　十六进制，ASCII字符0...9，A...F
　　消息中的每个ASCII字符都是一个十六进制字符组成
　　每个字节的位
　　1个起始位
　　7个数据位，最小的有效位先发送
　　1个奇偶校验位，无校验则无
　　1个停止位（有校验时），2个Bit（无校验时）
　　错误检测域
　　LRC(纵向冗长检测)
　　2、RTU模式
　　当控制器设为在Modbus网络上以RTU（远程终端单元）模式通信，在消息中的每个8Bit字节包含两个4Bit的十六进制字符。这种方式的主要优点是：在同样的波特率下，可比ASCII方式传送更多的数据。
　　代码系统
　　8位二进制，十六进制数0...9，A...F
　　消息中的每个8位域都是一个两个十六进制字符组成
　　每个字节的位
