如何在PLC里将双字的十六进制数DW#16#D4DB71FB换成无符号的数3571151355
|

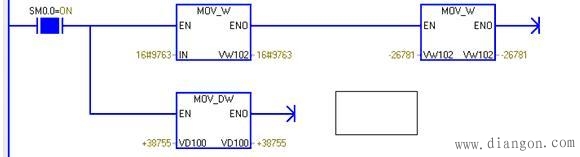

如何在plc里将双字的十六进制数DW#16#D4DB71FB换成无符号的数3571151355，正是目前PLC自身不能解决的问题，以西门子S7-200为例，该PLC内的存储器存储整数的最小单元为字节，2个字节组成一个字，2个字构成一个双字，双字即为PLC存储整数的最大的存储单元。PLC对字节定义为无符号数，即字节可传递显示16进制数0~FF（即10进制数0~255），而对于字与双子存储器定义为有符号数，即：其最高位定义为存储数的符号位，当最高位=0时表示为此数为正数，当最高位=1时表示此数为负数。如将16进制正数“16#9673”送入MW0，MW0的各位值为：1001_0110_0111_0011，由于其最高位M0.7=1 ,故在监视状态下，MW0显示的不是正数38755，而是负数-26781。见下图：
本来是正数存入存储器里，可是存储器显示的数却变成负数，如对次数进行加减乘除运算，也是按负数进行，这给数据监视及对数据计算整理带来极大的不便。 如何解决字与双字在存储的数其最高位=1时，在监视状态下能显示其正数值而不出现负数值呢？请见以下解析： 1、对于最高位=1的字存储器，要使它不显示负数，可将它传递给双字存储器。用双字存储器显示其存数值即可解决显示正数值而不会显示负值。即：令该字的上一个字存储器=0，如：MW2 = 16#9763，可令MW0=0，监视MD0双字存储器，其MD0的显示值即为正数值，见下图中的MOV_DW的显示值。

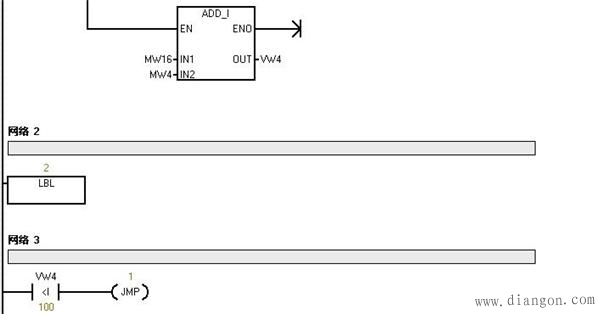

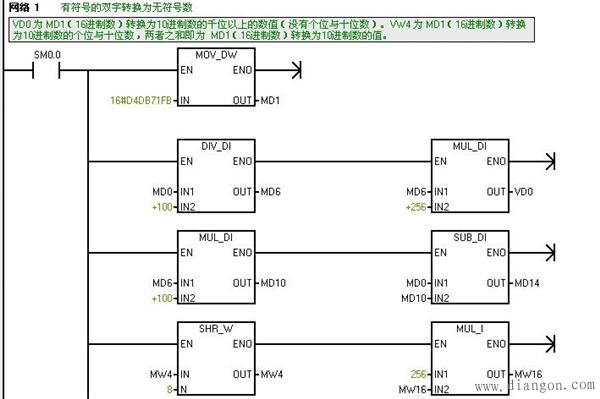

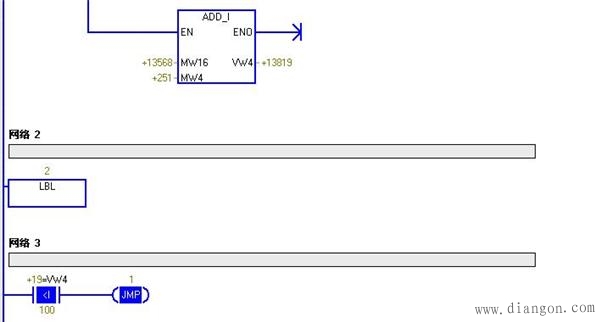

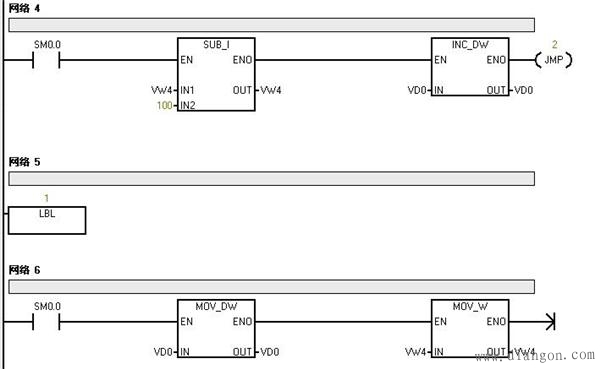

2、 对于最高位=1的双字存储器，由于PLC无四字存储器，故不能采用上述1的方法来实现正数显示，但可以采用下面的思路编程来实现： 用二个存储器（一个双字与一个单字）分别显示该数的前后二部分数字：用双字存储器显示该数百位以上的部分数值，用单字存储器显示该书的十位与个位2为数值。将这二个存储器数字串联相接的数字，即为该数转换为10进制数的正数值。举例：一个16进制数转换为10进制数，将转换后的数的百位以上的数字部分送入双子存储器内，其值为：35711513；而转换为10进制数的百位以下的数字部分送入单子存储器内，其值为：55。则该16进制数转换为10进制的数为：35711513 55。 编程思路：1、将16进制的双字正数送入MD1，其MD0值=MD1数÷256（即16#100）。再将MD0÷100×256——>VD0, 则VD0值即为MD1÷100的整数部分，将它转换为10进制数送入VD0，则VD0就不会显示负值，而且此VD0值的最小单位值1为10进制数的百位数（即=100）。 MD0÷100的余数部分加上MD1的最低字节(MB4)值—>MW4，再进行这样整理：MW4-100 > 0 则VD0 1,直到MW4 < 100为止。此时的VD0值为原MD1数转换为10进制的百位以上的数字部分，而MW4值为原MD1数转换为10进制的百位以下的十位与个位的数字部分。 将双字单元的16进制数转换为无符号的10进制数的程序

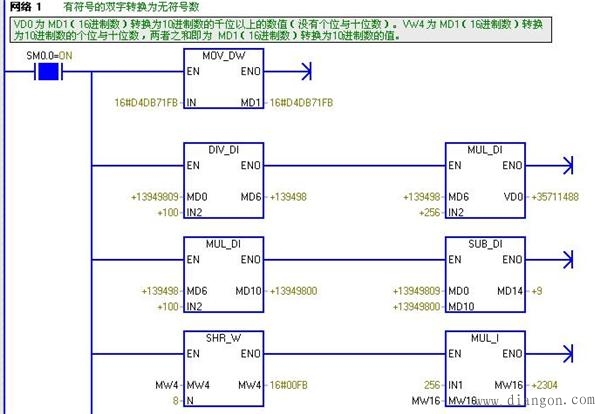

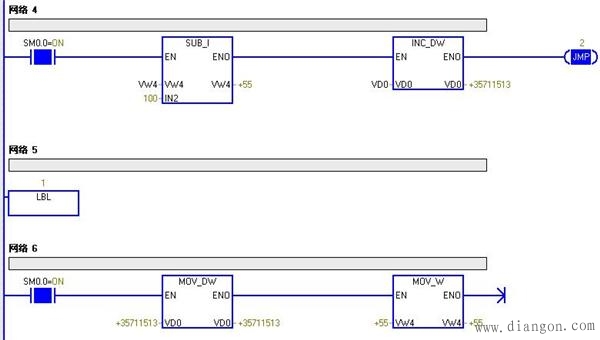

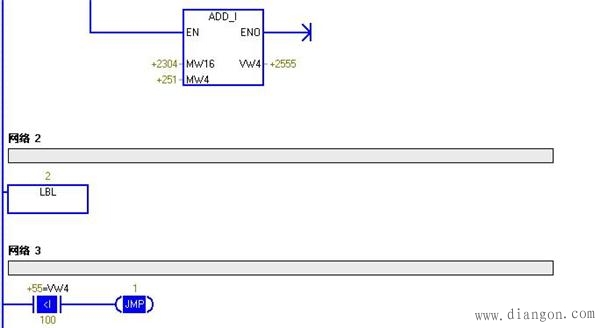

下面是将双字的十六进制数 DW#16#D4DB71FB送入MD1， 按上面程序运行，在监视状态下，转换成无符号的正数（见网络6中的VD0与VW4）， 即：MD1 = 16#D4DB71FB = 3571151355 VD0*100 VW4=3571513×100 55 = 3571151355 对于最高位=0的双字数，带入上程序，运行结果也是正确的，见下图：

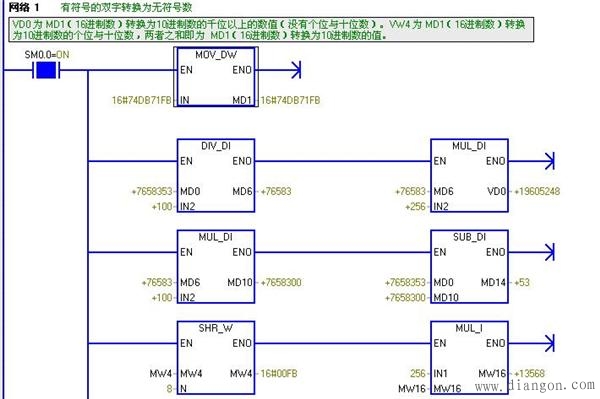

即：MD1 = 16#74DB71FB = 1960538619 VD0*100 VW4=19605386×100 19 = 1960538619

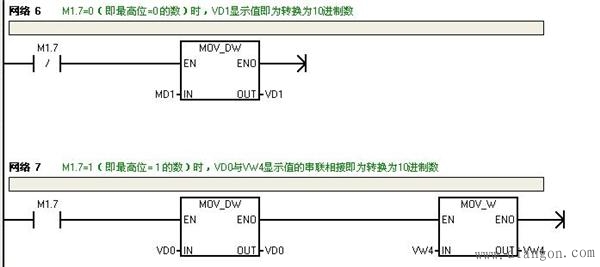

对于最高位=0的数可不用运行上述编程，直接用MD1->VD1, 其VD1即可在监控下显示10进制数值，故可将原网络6改为下面2条编程语句(见下图)：在最高位=0时，其M1.7=0，故网络6运行，其VD1值即为10进制的转换值。在最高位=1时，其M1.7=1，故网络7运行，其VD0与VW4值串联相接值 即为10进制的转换值。 |
