初见线性集成电源

时间为一九九四年，地点胜利油田某电器厂，自控箱生产车间。人物，做为人物报道写作者的一名电器厂员工，姓名新电工。

那时抽油机配电柜中，应用的一个核心部件，即多功能电机保护器，具有断相、过载与短路保护功能。内部电路芯片厂家为保密故，一律擦去了型号。一天，新电工拆开电机保护器，想一探电路究竟。根据以往的习惯，先看电源供电部分看起。顺序为供电变压器、全波整流与滤波，然后是一个黑方块的三端元件U1。在新电工有限的线性稳压电源的知识存储中，尚未有集成电源这个概念。线性稳压电源不外乎如图1所示的结构。往往由电源调整管T1、稳压控制电路T2、Dz等构成。输出采样电压进入T2的基极，与射极由R3、Dz形成的稳定基准电压相比较，从而引发T2的Ub、Ib、Ic变化，进而控制T1（实际应用中，多为两管复合放大器形式，以提高功率输出能力）的Ib/Ic变化，实现稳压的自动控制。改变R1、RP1、R2或Dz的稳压值，可以改变稳压输出范围。新电工就曾依据该电路形式，将RP1电阻值加大，将Dz用单只二极管取代 （即0.7V稳压管），自己制作过一个2V至24V可调输出的稳压电源，作为电路检修之用。

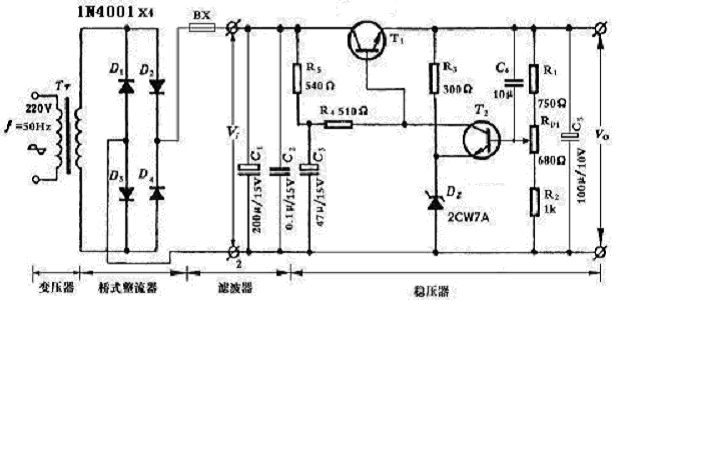

图1 由分立元件构成的线性稳压电源的典型电路

因而此时他脑海中产生的第一个问号即是，U1是一个电源调整管吗？如果是，在其基极，应该有稳压调整电路，找不到。再细看，U1的中间引脚是接电源地的，左端引脚输入的18V整流滤波电压，而右端引脚就接到电路芯片的供电端了。

当时同车间有也有一名电子爱好者，这位老哥肯定地说：就是一个三极管嘛，没什么疑问的。

新电工沉吟了一下，不像是，莫非是集成稳压电源，如果将图1电路中V1的集电极、电源地和 12V输出端全部集成于一个模块里面，可不活脱脱就是一个三端稳压电源嘛。给电机保护器能上电，进一步验证了新电工的猜想：该器件输入非稳定DC18V，输出稳定的12V，是一个12V稳压集成电源。

但这到底是个什么器件呢？当时也不知道有网络的存在，也没有上网的手段，甚至书本资料都很难查到。但新电工坚信，新型集成线性稳压电源已经问世，并逐渐得到普及性应用了。不久以后，新电工在某本电子杂志上，得知该器件为78XX系列的集成稳压电源（7812），其内部电路构成如图二所示。内含启动电路、基准电压源电路、误差放大器、电压调整电路、过流/过热/过压保护电路等。

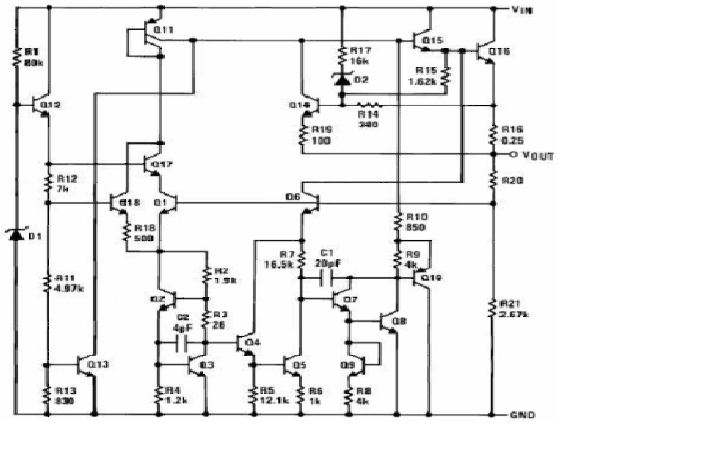

图2 7812内部电路构成

与图1电路相比，都为串联线性稳压电源，但集成稳压器，在稳压精度和保护性能上，更为优越， 而且占用线路板空间小，在2000年以前的各类电子设备中，得到了广泛应用。

事有凑巧，过了些日子，应油田某单位之邀，现场检修电子设备，检查故障为供电电源异常，该设备的电源供电为DC24V，从线路板上看到黑方块的三端元件（集成线性稳压电源）时，心中清楚，知道是7824集成稳压电源了。电路模块严重发烫，输出电压严重跌落，排除负载电路无短路现象，判断为7824损坏。

当时在当地，要想淘摸到7824真是相当的困难，远赴外地购买，时间上不被允许。单位领导要求最好能当天修复，否则影响生产运行会造成较大的经济损失。我捡看手头配件，能用得上的，只有2片从报废电机保护器上拆下的7812稳压块，如何完成修复任务呢？嗨，这时候，我的维修经验起了关键作用。脑海中忽然转了一个念头：将两只击穿电压值为12V的稳压二极管串联，可以代替24V稳压二极管，用现场/手头现有的两只7812，可否代换7824呢？有了这个思路，又往深处思考了一下，7812的中间接地端，可以看作0V基准端，若将该端事先垫起12V，那么基准和输出端在仍旧保持12V的情况下，则输出电压就变为24V了。当时对集成稳压器的性能还是太了解，方案能否可行，心中无底，但决定试一下。也是能快速现场快速解决问题的唯一方法了——手头只有两片7812的配件资源。

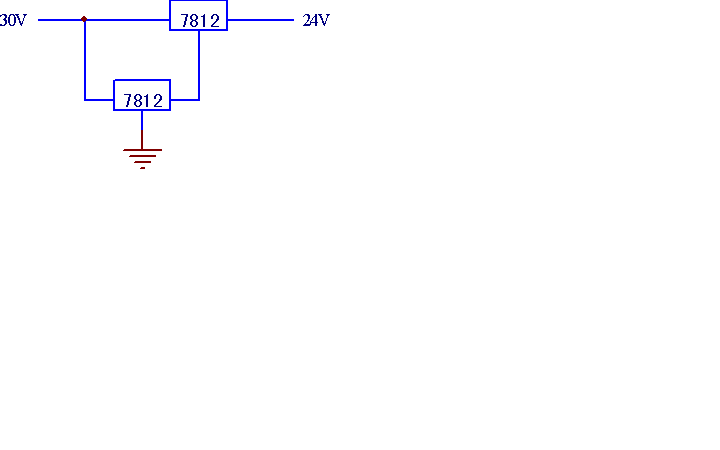

图3 用两片7812代替7824的稳压电源

现场将电路搭完一试，嘿，居然成了！单位领导看到很快解决了问题，也很是高兴，非得招待一顿才让走。今天想起来，很简单的一个事儿，就是一个脑筋急转弯儿，没别的。哈哈。

其实像这个故障，还有好多别的解决的法儿，比如手头有一只中功率晶体管，再加一只24V稳压管，也能方便地搭出24V稳压电源来。当然最好是有条件，能换用原型号配件进行修复。
