其中，对于只有三根引出线的单相异步电动机，其主副绕组的判定过程如下：

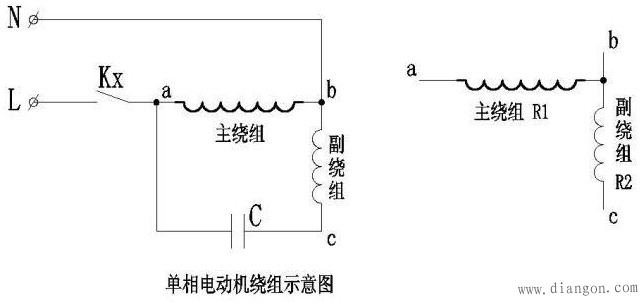

第一步，使用万用表从三根引线中找出电阻最大的两根引线，剩余的一根引线就是主副绕组相连接的公共端引线。如上图中引线a、c之间的电阻最大，则引线b就是公共端引线。

第二步，使用万用表量出公共端引线与另外两根引线之间的电阻，连接在公共端引线与其中电阻较大的一根引线之间的绕组就是是副绕组。 连接于电阻较小的一根引线之间的绕组就是主绕组。 如图中引线bc之间的电阻较大，引线c就是副绕组引线。ab间电阻较小，引线a就是主绕组引线。

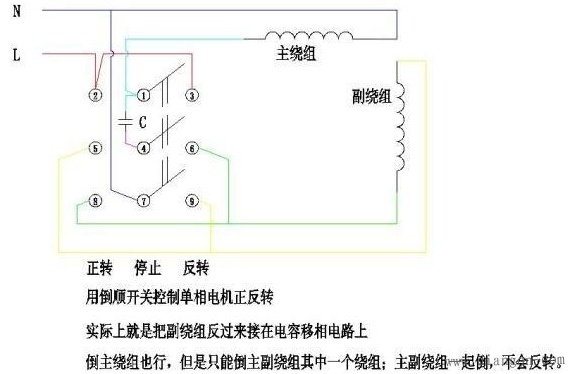

附：单相电动机正反转控制电路
