PLC程序的时序逻辑设计法

1．概述

时序逻辑设计法适用plc各输出信号的状态变化有一定的时间顺序的场合，在程序设计时根据画出的各输出信号的时序图，理顺各状态转换的时刻和转换条件，找出输出与输入及内部触点的对应关系，并进行适当化简。一般来讲，时序逻辑设计法应与经验法配合使用，否则将可能使逻辑关系过于复杂。

2．时序逻辑设计法的编程步骤

1）根据控制要求，明确输入/输出信号个数；

2）明确各输入和各输出信号之间的时序关系，画出各输入和输出信号的工作时序图。

3）将时序图划分成若干个时间区段，找出区段间的分界点，弄清分界点处输出信号状态的转换关系和转换条件

4）PLC的I/O、内部辅助继电器和定时器/计数器等进行分配。

5）列出输出信号的逻辑表达式，根据逻辑表达式画出梯形图。

6）通过模拟调试，检查程序是否符合控制要求，结合经验设计法进一步修改程序。

3．时序逻辑设计举例

（1）控制要求 有A1和A2两台电机，按下启动按钮后，Al运转l0min，停止5 min，A2与A1相反，即A1停止时A2运行，A1运行时A2停止，如此循环往复，直至按下停车按钮。

（2）I/O分配 X0为启动按钮、X1为停车按钮、Y0为A1电机接触器线圈、Y1为A2电机接触器线圈。

（3）画时序图 为了使逻辑关系清晰，用中间继电器M0作为运行控制继电器，且用T0控制A1运行时间，T1控制A1停车时间。根据要求画出时序图如图1所示，由该图可以看出，T0和T1组成闪烁电路，其逻辑关系表达式如下：

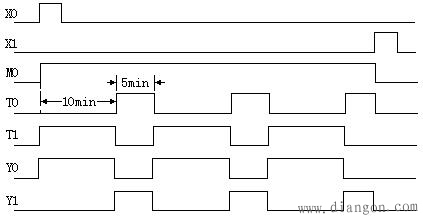

图1 两台电机顺序控制时序图

（4）设计梯形图 结合逻辑关系画出的时序图如图2所示。最后，还应分析一下所画梯形图是否符合控制要求。

图2 两台电机顺序控制梯形图
