变频器直流母线电容纹波电流的计算

纹波电流指的是流过电解电容器的交流电流，它使得电解电容器发热。纹波电流额定值的确定方法是在额定工作温度下规定一个允许的温升值，在此条件下电容器符合规定的使用寿命要求。当工作温度小于额定温度时，额定纹波电流可以加大。但过大的纹波电流会大大缩短电容器的耐久性，当纹波电流超过额定值，纹波电流所引起的内部发热每升高5℃，电容器器的寿命将减少50%。因此当要求电容器器具有长寿命性能时，控制与降低纹波电流尤其重要。
但在实际设计过程中，电解电容器的纹波电流由于受变频器输入输出各物理量变化以及控制方式等的影响很难直接计算得到，一般多采用根据实际经验估算大小，如每μf电容器要求20ma纹波电流之类的经验值，或者通过计算机仿真来估算[3～6]。

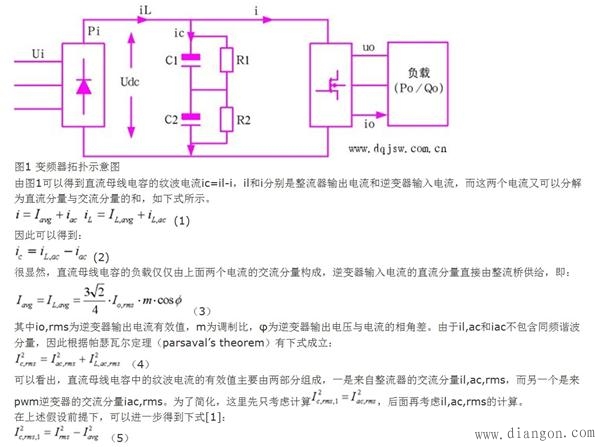

本文根据对变频器电路拓扑与开关调制方式的分析，并借鉴已有文献资料，归纳出一个直接的计算电解电容器纹波电流的方法，供大家参考。
