S7-200和S7-300进行MPI通信

S7-200 plc与S7-300 PLC之间采用MPI通讯方式时，S7-200 PLC中不需要编写任何与通讯有关的程序，只需要将要交换的数据整理到一个连续的V 存储区当中即可，而S7-300 PLC中需要在组织块OB1（或是定时中断组织块OB35）当中调用系统功能X_GET（SFC67）和X_PUT(SFC68)，以实现S7-200 PLC与S7-300 PLC之间的通讯。调用SFC67和SFC68时VAR_ADDR参数填写S7-200的数据地址区，由于S7-200的数据区为v区，这里需填写 P#DB1.DBX×× BYTE n 对应的就是S7200 V存储区当中VB××到VB（××＋n）的数据区。例如交换的数据存在S7-200中VB50到VB59这10个字节当中，VAR_ADDR参数应为 P#DB1.DBX50.0 BYTE 10.
首先根据S7-300的硬件配置，在STEP7当中组态S7-300站并且下载，注意S7-200和S7-300出厂默认的MPI地址都是2，所以必须修 改其中一个PLC的站地址，例子程序当中将S7-300 MPI地址设定为2，S7-200地址设定3，另外要分别将S7-300和S7-200的通讯速率设定一致，可设为9.6K，19.2K，187.5K三 种波特率，例子程序当中选用了19.2K的速率。

S7-200 PLC修改MPI地址可以参考下图：

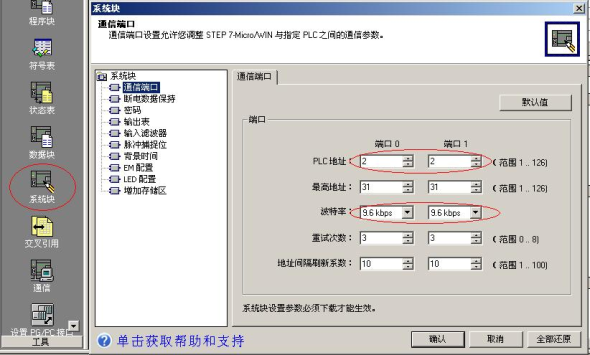

图1 S7-200 设置MPI地址

S7-300 PLC修改MPI地址可以参考下图：

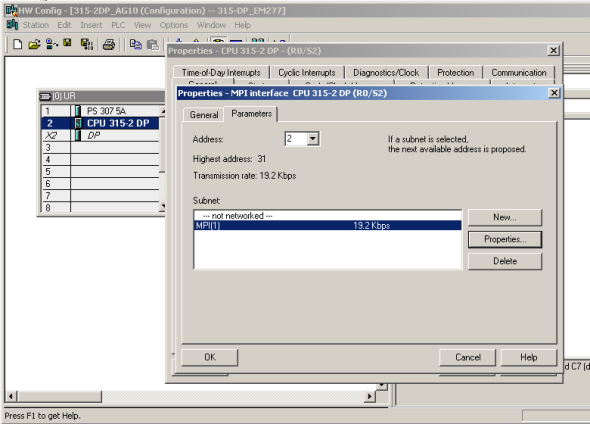

图2 S7-300 设置MPI地址

例子程序在OB1当中调用数据读写功能块：SFC67和SFC68，如下图：

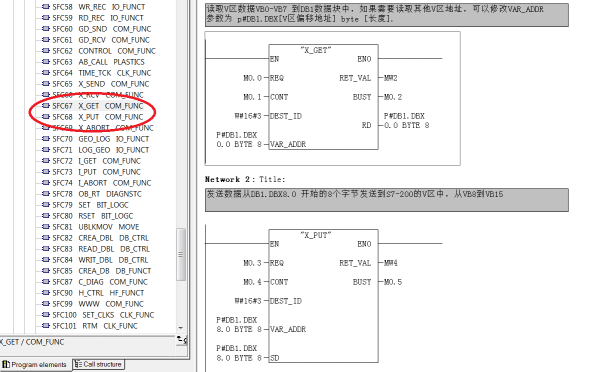

图3 程序编写

分别在STEP7 MicroWin32 和STEP7当中监视S7-200和S7-300 PLC当中的数据，数据监视界面如下：

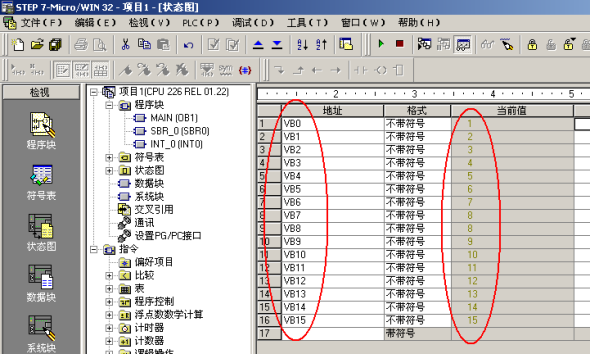

图4 S7-200监控结果

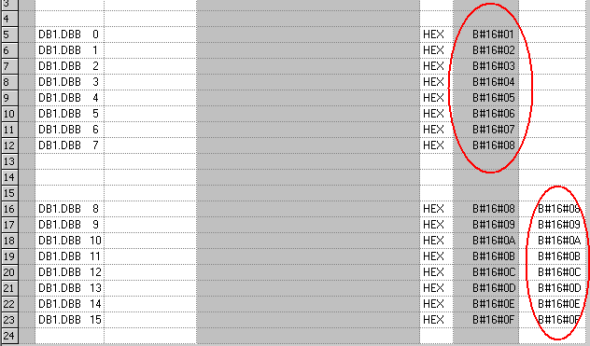

图5 S7-300监控结果

通过CP5611，STEP7 MicroWin32， Set PG/PC Interface可以读取S7200和S7300的站地址，如下图：

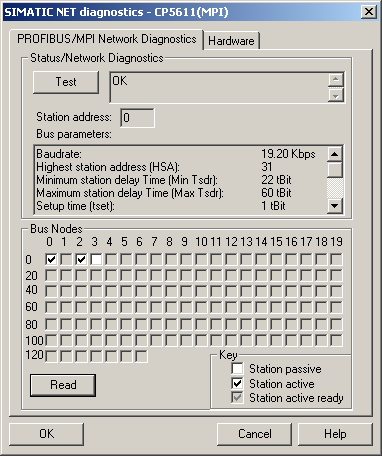

图6 CP5611诊断结果（站地址0为进行编程的计算机）

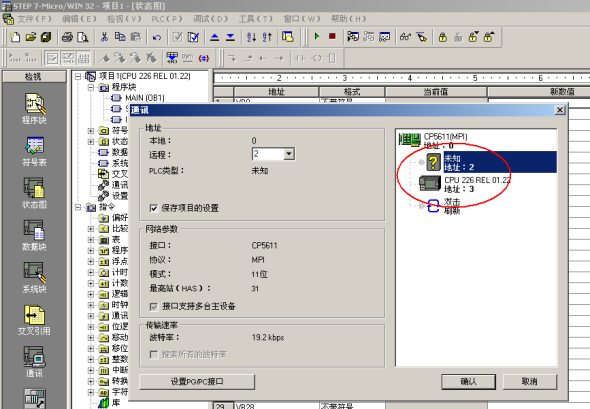

图7 使用STEP7 MicroWin32诊断结果
