施耐德ATV71变频器高速提升功能的速度给定模式原理

施耐德ATV71变频器的高速提升功能的速度给定模式的原理与应用

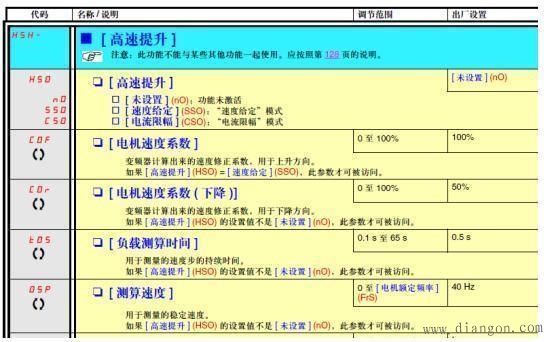

高速提升功能是根据估算负载 (转矩计算) 来获得速度给定限幅的。

1．在电动机象限-上升过程：
最大允许运行速度的计算值=速度给定值×额定频率×上升系数COF的函数。
2．发电机象限-下降过程：
最大允许运行速度的计算值=速度给定值×额定频率×下降系数OTR的函数。
3．工作过程：
获得运行命令后，变频器实际速度沿斜坡升高，当变频器速度超过称重速度OSP，变频器开始称重，在称重时间段tOS内，速度将稳定在转速OSP以执行称重功能，在称重时间tOS内，若给定频率FrH减少到称重速度OSP以下，则最高转速计算停止，不进入高速提升功能。
如果完成了称重的过程，变频器的速度将会沿斜坡升高到速度给定值：
若给定频率FRH < 电机额定频率 (FRS)，则频率被设定为 FrH。
若给定频率FRH >电机额定频率 (FRS) ，则频率输出被设定为FRH ，但不会超过估算出的最高转速。如果速度给定值大于最大允许运行速度，变频器将会沿斜坡加速直到达到计算出来的最大允许运行速度运行。

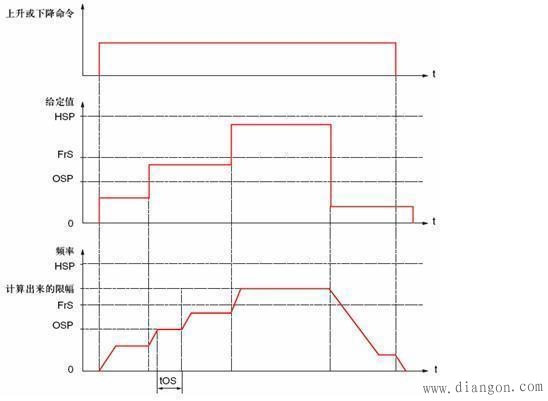

在获得停车命令或改变运转方向命令之前，变频器的速度将保持在计算的速度限幅内。图1给出了速度给定值工作模式的工作时序。

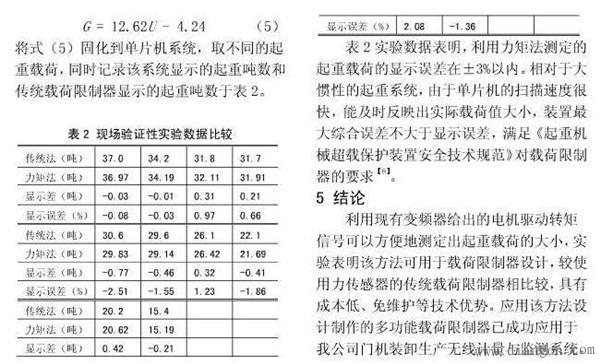

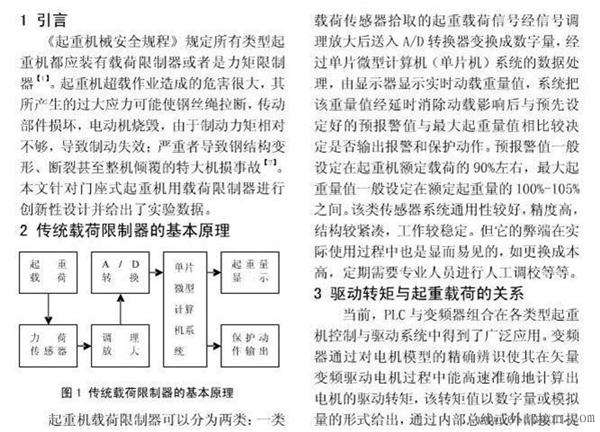

2010年有专家发表于《起重运输机械》期刊第8期上的技术研究论文
