开关电源EMI滤波器电路

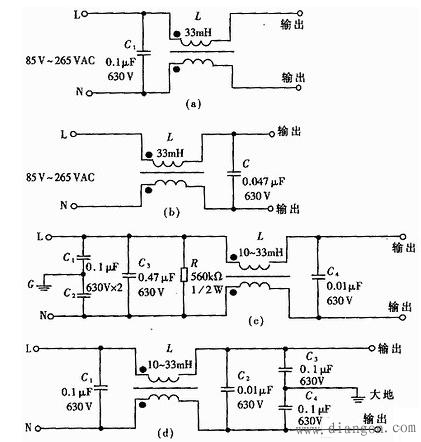

开关电源为减小体积、降低成本,单片开关电源一般采用简易式单级EMI滤波器,典型电路图1所示。图(a)与图(b)中的电容器C能滤除串模干扰,区别仅是图(a)将C接在输入端,图(b)则接到输出端。图(c)、(d)所示电路较复杂,抑制干扰的效果更佳。图(c)中的L、C1和C2用来滤除共模干扰,C3和C4滤除串模干扰。R为泄放电阻,可将C3上积累的电荷泄放掉,避免因电荷积累而影响滤波特性;断电后还能使电源的进线端L、N不带电,保证使用的安全性。图(d)则是把共模干扰滤波电容C3和C4接在输出端。

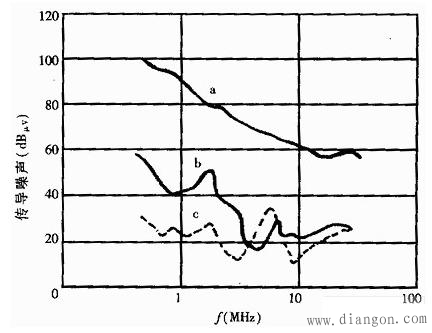

EMI滤波器能有效抑制单片开关电源的电磁干扰。图2中曲线a为加EMI滤波器时开关电源上 0.15MHz～30MHz传导噪声的波形(即电磁干扰峰值包络线)。曲线b是插入如图1(d)所示EMI滤波器后的波形,能将电磁干扰衰减 50dBμV～70dBμV。显然,这种EMI滤波器的效果更佳。
