西门子变频器本地和远程的切换功能

假设：
1.数字输入1（端子5）作为启动
2.数字输入4（端子8）作为切换
3.本地时由面板上的启、停及电动电位计来控制
4.远程时由plc输出的模拟量信号（假设4-20mA)来控制

主要参数如下：
P700.0=1 P700.1=2 命令源选择：1-BOP面板，2-端子排输入
P1000.0=1 P1000.1=2 频率设定选择：1-BOP设定值，2-模拟量输入1设定值

P701.0=0 P701.1=1 数字输入1（端子5）作为远程启动
P704.0=99 数字输入4（端子8）作为远程切换
P810=722.3 当数字输入4状态为0时，BOP面板有效，当数字输入4状态为1时，模拟量输入1有效
P756.0=2 备注：756.0是模拟输入1，756.1是模拟输入2，2表示单极性电流输入（0-20mA）
P757.0=4 P758.0=0 模拟量输入1电流4mA对应0%的标度（即0Hz）
P759.0=20 P760.0=100 模拟量输入1电流20mA对应100%的标度（即50Hz，和P2000有关）
P761.0=4 死区宽度为4mA

需要注意的是，对于模拟量输入，仅仅修改P756是不够的，还要将端子板上的DIP开关，必须设定为正确的位置。DIP1（左面）模拟量输入1设为OFF，表示0-10V，模拟量输入1设为ON，表示0-20mA。DIP2（右面）为模拟量输入2同理。

以上这些参数需在变频器做快速调试后设置，另外其它剩余参数请根据实际设置。

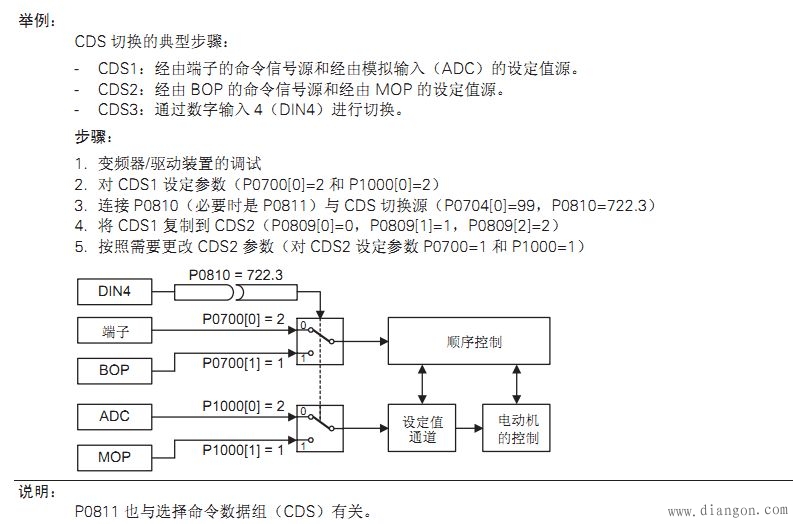

请参考《MM440使用大全》，第10-71页P810介绍说明，请参考上传图片。
