三菱PLC的网络结构原理

三菱plc网络结构继承了传统使用的MELSEC网络，并使其在性能、功能、使用简便等方面更胜一筹。Q系列PLC提供层次清晰的三层网络，针对各种用途提供最合适的网络产品。

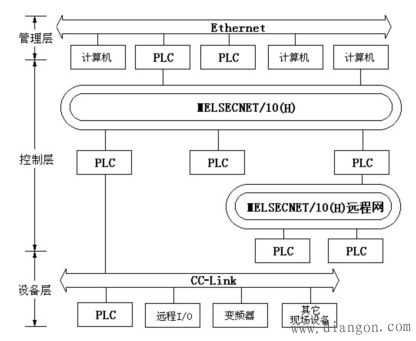

图1 三菱公司的PLC网络

1、信息层/Ethernet（以太网） 信息层为网络系统中最高层，主要是在PLC、设备控制器以及生产管理用PC之间传输生产管理信息、质量管理信息及设备的运转情况等数据，信息层使用最普遍的Ethernet。它不仅能够连接WINOOWs系统的PC、UNIX系统的工作站等，而且还能连接各种FA设备。Q系列PLC系列的Ethernet模块具有了日益普及的因特网电子邮件收发功能，使用户无论在世界的任何地方都可以方便地收发生产信息邮件，构筑远程监视管理系统。同时，利用因特网的FTP服务器功能及MELSEC专用协议可以很容易的实现程序的上传/下载和信息的传输。

2、控制层/MELSECNET/10（H） 是整个网络系统的中间层，在是PLC、CNC等控制设备之间方便且高速地进行处理数据互传的控制网络。作为MELSEC控制网络的MELSECNET/10，以它良好的实时性、简单的网络设定、无程序的网络数据共享概念，以及冗余回路等特点获得了很高的市场评价，被采用的设备台数在日本达到最高，在世界上也是屈指可数的。而MELSECNET/H不仅继承了MELSECNET/10优秀的特点，还使网络的实时性更好，数据容量更大，进一步适应市场的需要。但目前MELSECNET/H只有Q系列 PLC才可使用。

3、设备层/现场总线CC-Link 设备层是把PLC等控制设备和传感器以及驱动设备连接起来的现场网络，为整个网络系统最低层的网络。采用CC-Link现场总线连接，布线数量大大减少，提高了系统可维护性。而且，不只是ON/OFF等开关量的数据，还可连接ID系统、条形码阅读器、变频器、人机界面等智能化设备，从完成各种数据的通信，到终端生产信息的管理均可实现，加上对机器动作状态的集中管理，使维修保养的工作效率也大有提高。在Q系列PLC中使用，CC-Link的功能更好，而且使用更简便。

在三菱的PLC网络中进行通信时，不会感觉到有网络种类的差别和间断，可进行跨网络间的数据通信和程序的远程监控、修改、调试等工作，而无需考虑网络的层次和类型。

MELSECNET/H和CC-Link使用循环通信的方式，周期性自动地收发信息，不需要专门的数据通信程序，只需简单的参数设定即可。MELSECNET/H和CC-Link是使用广播方式进行循环通信发送和接收的，这样就可做到网络上的数据共享。

对于Q系列PLC使用的Ethernet、MELSECNET/H、CC-Link网络，可以在GX Developer软件画面上设定网络参数以及各种功能，简单方便。

另外，Q系列PLC除了拥有上面所提到的网络之外，还可支持 PROFIBUS、Modbus、DeviceNet、ASi等其它厂商的网络，还可进行 RS-232/RS-422/RS－485等串行通信，通过数据专线、电话线进行数据传送等多种通信方式。
