西门子S120变频器功率模块电流互感器短路测量

西门子S120变频器装机柜型，功率单元订货号6SL3352-1AG41-3FA1，F30025功率单元：芯片过热，报F30005功率单元：I2T过载。F30021功率单元接地和F30017功率单元：硬件电流限制响应过于频繁。逆变柜断电后F30021和F30017可以复位，但是F30050和F30025无法复位。
测量发现V相电流互感器温度过高为50℃，U,W相为20℃。怀疑是电流互感器短路。请问电流互感器使用万用表如何测量短路，断路?

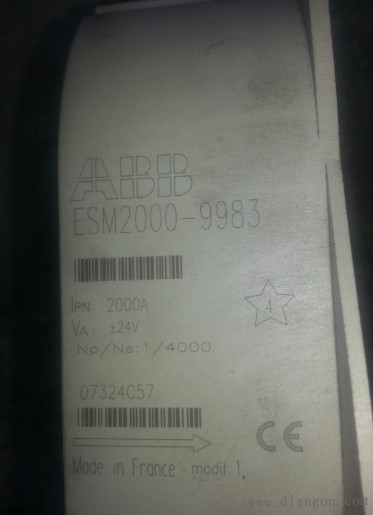

答：故障分析：这是变频器输出电流互感器，采用的是霍尔电流传感器，因此不存在上述无法测量和不允许开路的问题。此现象一般是CT中的三极管烧了。

此类CT应该是3个针脚（拔下互感器上的插头可以看到），建议用万用表测量，并比较3个CT的测量值。

测量方法：用万用表二极管档，测量3个管脚的压降值，测量具有方向性，因此每个CT应该有6个测量值，比较后会发现明显的差异。
