纯继电器回路控制电机正反转
时间：2023-03-18作者：佚名
|
现有一台搅拌机马达，只能手动用正、反转按钮通过变频器控制马达的正反转，正转10秒------按停止按钮------再按反转按钮反转10秒------再按停止按钮------然后再按正转按钮……如此反复正反转。但现在要在保留手动的前提下，能让马达自动的运行：正转10秒---停止----反转10秒---停止-----正转10秒……，而且只能用纯继电器回路。请教各位高手。

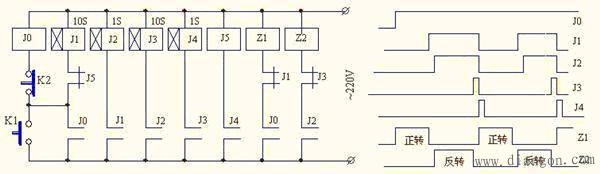

答：1、可选用JSS48A-S循环定时时间继电器。它可设定T1、T2两种延时时间能替代两只时间继电器进行电机的正反转控制。 2、也可用普通时间继电器组成控制电路，见下图：
图中：J0与J5为小型中间继电器，J1~J4为通电延时时间继电器，J1与J3的延时时间=10S，分别控制电机正转与反转。J2与J4的延时时间=1S，用作电机反转换向的间隔时间。Z1与Z2为交流接触器，控制电机正反转。 |
