两种电流互感器连接电流表的区别

这两种电流互感器接安培表的方法有何区别

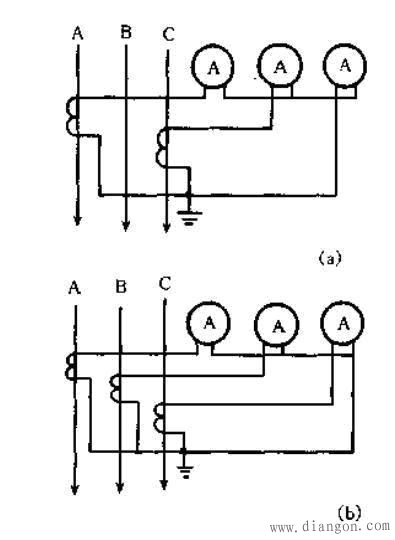

答：第一种接线：左侧电流表测得是A相电流，中间电流表测得是C相电流，右侧电流表测得是A相与B相的电流的向量和电流值。在负载对称的三相电，其三相电的和电流（即零线电流）=0，故A相与C相矢量和电流在数值上与B相电流相等，相位相反（IA IC=-IB）。由于电流表只显示电流值，故可以用A相与C相的矢量和电流值来代表B相电流值。此种方法优点可节省一个电流互感器。缺点当三相负载不平衡时，其三相电的和电流（零线电流 IN）≠0，此时用A相与C相的矢量和电流值来代表B相电流值就不准确了，因为此时它包含零线电流与B相电流的矢量差(IA IC=IN-IB)。

第二种接线：左侧电流表测得是A相电流，中间电流表测得是B相电流，右侧电流表测得是C相电流，即每一相都有自己的电流互感器与电流表进行测量，即三块电流表测的电流是三相电的真实电流值，故三相负载是否平衡都不会影响各电流表的测量准确性。
