使用CFC编程调用CFC Library下的功能块时，需要注意些什么？

安装CFC编程语言后，系统将会默认安装CFC Library功能库。该功能库包含ELEM_300、ELEM_400和ELEMENTA。其中，ELEM_300专门用于S7 300系列的CPU编程，ELEM_400专门用于S7 400系列的CPU编程，ELEMENTA则为通用功能块，对控制器无具体要求。

图 1 CFC Library包含的功能块

在使用上述功能块进行编程时，需要注意如下事项：
1. 对S7 300控制器编程，只允许使用ELEM_300和ELEMENTA下的功能块，不允许使用ELEM_400下任何功能块，即便功能块号和功能描述相同；反之亦然，对S7 400控制器编程，则只允许使用ELEM_400和ELEMENTA下的功能块，不允许使用ELEM_300下任何功能块。实际使用过程中，可以通过打开功能块的属性对话框，检查Author属性是否和控制器类型匹配，否则相应的功能可能无法正常运行。

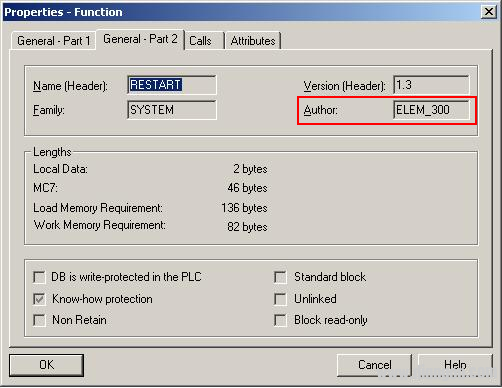

图 2 功能块的Author属性

2. 使用ELEM_300下的所有功能块对S7 300控制器进行编程时，还需额外注意如下步骤。否则，该类功能块将不能进行正常的初始化，甚至无法正常工作。
a) CFC中除掉用正常所需的功能块外，还需额外调用ELEM_300下的RESTART（FC70）功能块，并设置其调用位置，双击如下图所示的位置。

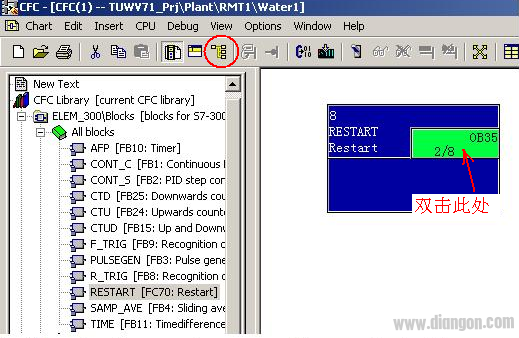

图 3 调用RESTART功能块

b) 系统将打开如下的运行顺序编辑器对话框，并定位到该功能块在OB3x中的安装位置。在该功能块上点击右键Delete，删除该功能块在循环OB3x中的安装。

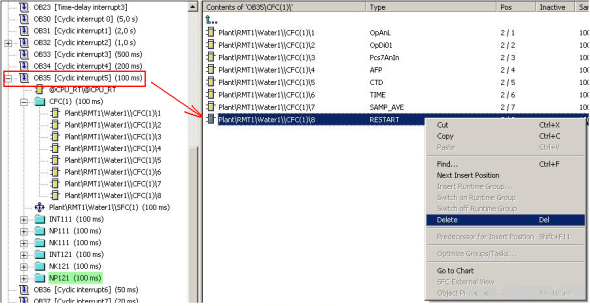

图4 删除该功能块在循环OB3x中的安装

c) 关闭该对话框回到CFC编辑器下，检查该功能块的安装位置是否变更为OB100。

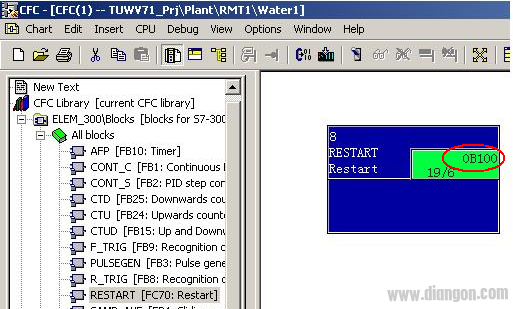

图 5 RESTART的安装位置OB100

d) 调用ELEM_300下的功能块后，将不再允许用户使用M存储区的MW0，该字被这类功能块占用，请检查程序中是否使用了MW0字。
e) 检查硬件组态中CPU属性设置Cycle/Clock Memory页面下的Clock Memory是否激活，如果激活则不能使用默认的MB0。

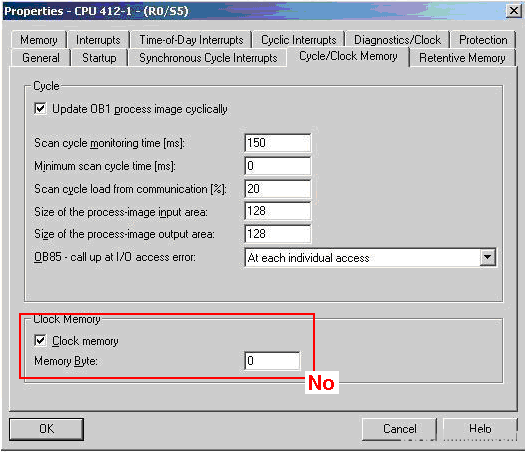

图 6 Clock Memory不能使用默认的MB0

3. 使用CFC Library下的具有SAMPLE_T管脚的如下功能块编程时，需要注意其必须在循环OB3x中调用，否则其对应的时间功能将不能正常工作。

功能块	注 释
AFP（FB10）	脉冲发生器
CONT_C（FB1）	连续PID控制功能块
CONT_S（FB2）	步进PID控制功能块
PULSEGEN（FB3）	PID控制脉冲功能块
TIMER_P（FB5）	定时器（ELEMENTA/IMPULS）

表 1 带有SAMPLE_T管脚的功能块

a) 调用后，需要检查如下位置所示是否为循环OB3x。

图 7 功能块的安装位置

b) 编译CFC时，CFC V6.1及以下的版本，需要激活如下的Update Sampling Time选项。

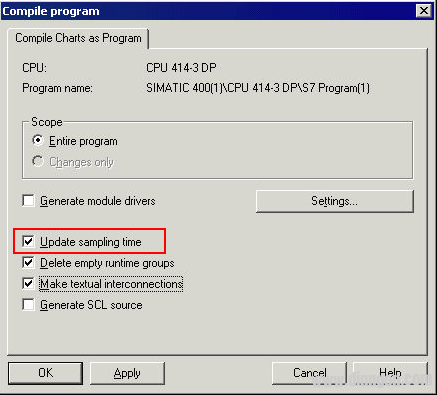

图 8 激活Update Sampling time选项

c) 通过编译，系统将会自动更新SAMPLE_T管脚为该功能块的扫描周期，单位为秒。例如，该功能块的循环周期为100ms一次，则其SAMPLE_T的值将会自动设置为0.1。可以通过功能块上点击鼠标右键 属性，打开属性对话框，切换到I/Os页面，查看SAMPLE_T管脚的值。

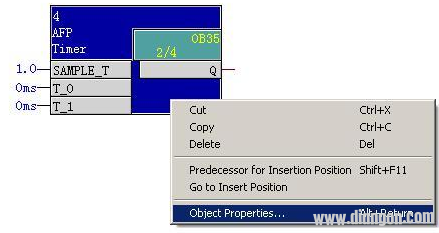

图 9 打开功能块属性对话框

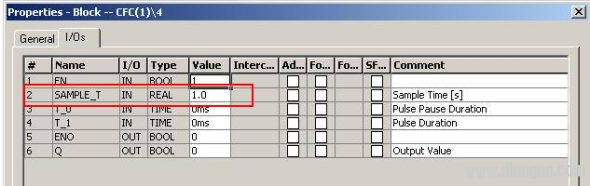

图 10 检查SAMPLE_T管脚Value列的值

注：该管脚为系统维护的功能管脚，其决定了功能块的定时准确性，不允许人为离线或在线修改。
如上所述为使用CFC Library时的注意事项，更多信息请参考CFC Library的在线帮助或访问附录所示西门子服务网站查找相关信息。
