变频器载波频率与输出电压的关系
时间：2023-03-18作者：佚名
|
正弦脉宽调制后的相电压波形如图(a)所示。逆变桥在工作时，每个桥臂的两个逆变管都按照相电压的规律不断地交替导通着。在交替导通时，为了防止在原来导通的晶体管尚未完全截止的情况下，另一个晶体管开始导通，形成短路的情形，两管在交替导通的过程中，必须留有死区δt，即原来导通的晶体管截止后，有一个等待时间，等完全截止后再让另一个晶体管导通。 显然，死区δt是不工作的时间，死区大了，必将减小变频器的输出电压。 载波频率越大，则每个周期内交替导通的次数越多，总的死区(∑δt)越大，变频器的输出电压就越小，如图 (c)所示。

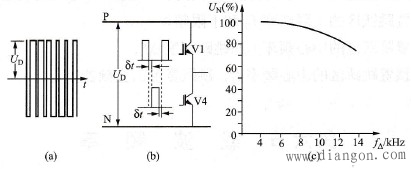

图 载波频率对输出电压的影响 (a)相电压波形；(b)死区；(c)输出电压与载频 |
