如何实现简单的WinCC项目分屏？

本文主要介绍了在不使用分屏器的情况下，通过 WinCC 项目中的设置，实现简单的分屏操作。两台显示器分别显示不同的 WinCC 画面，独自操作，互不影响。

试验环境 ：

本文试验时所用硬件及软件环境：

1 WIN7 操作系统
2 WinCC V7.2 update3
3 PC 机,支持连接两台显示器的显卡，除了本机显示器外，外加一台带有 DVI 接口的显示器。

设置步骤 ：

1 通过 DVI电缆连接第二台显示器。

2 PC 机中扩展桌面设置：

显示器 1 分辨率1920 X 1048
显示器 2 分辨率 1280 X 1024

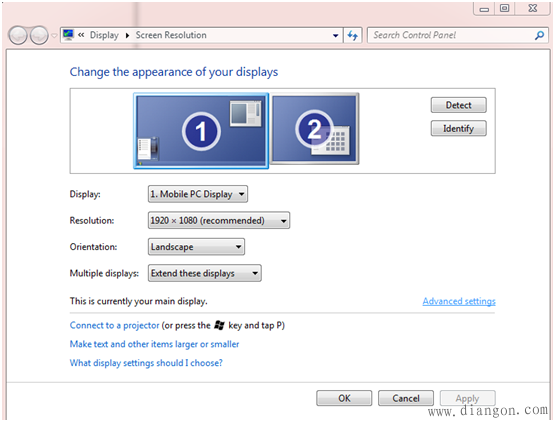

图 01. 扩展桌面设置

3 打开 WinCC V7.2 软件，创建一个 WinCC 项目，创建 NewPdl1 作为初始画面，创建画面 2（NewPdl2），创建画面 3（NewPdl3）。初始画面中放置两个画面窗口控件，画面窗口1（Picture Window1），画面窗口 2 （Picture Window2）。

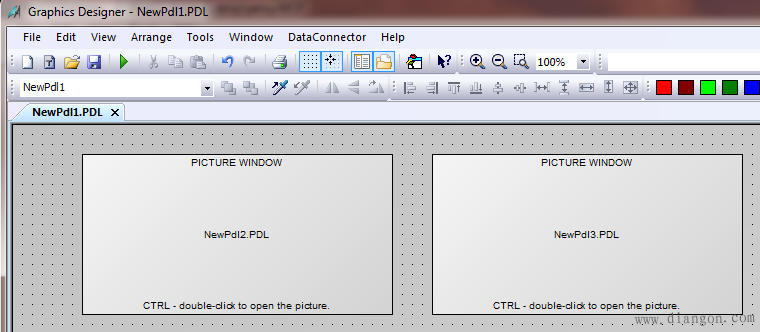

图 02. 放置画面窗口

设置主画面 NewPdl1 的属性，可以隐藏主画面：

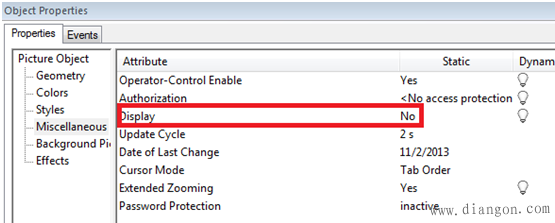

图 03. 主画面 NewPdl1 的属性设置 设置画面窗口 1（Picture Window1）属性，调整大小，画面名称选择画面 2（NewPdl2）， 独立窗口，显示器 1：

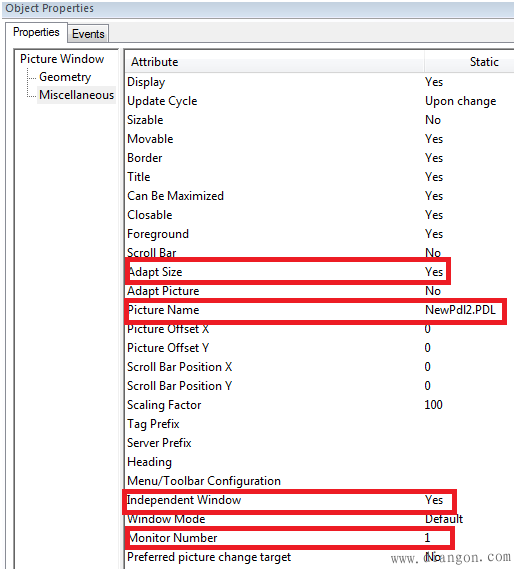

图 04. 画面窗口 1（Picture Window1）属性设置

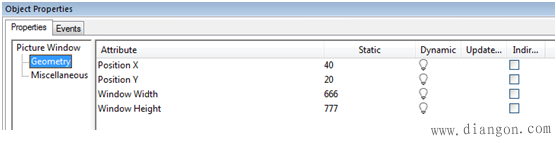

图 05. 画面窗口 1（Picture Window1）属性设置 设置画面窗口 2（Picture Window2）属性， 调整大小，画面名称选择画面 3（NewPdl3），独立窗口，显示器 2 ：

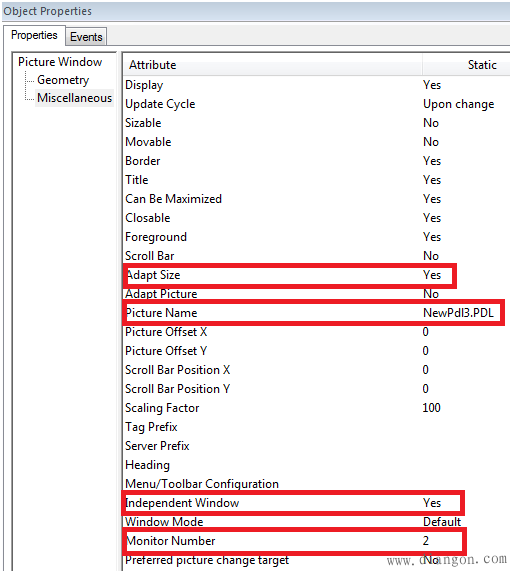

图 06. 画面窗口 2（Picture Window2）属性设置 4 画面 2（NewPdl2），画面 3（NewPdl3）大小设置：

画面 2（NewPdl2）根据显示器 1 的大小设置：

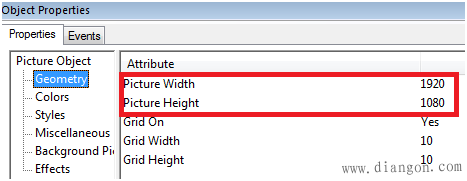

图 07. 画面2（NewPdl2）大小设置

画面 3（NewPdl3）根据显示器2的大小设置：

图 08. 画面3（NewPdl3）大小设置 创建 WinCC 项目其他画面，变量，报警等，正常运行激活，就可以实现在两台显示器中各自显示独立的画面窗口画面，实现分屏功能。显示器及画面大小根据自己需求而定。

运行结果 ：

图 09. 左侧为显示器 1 中的画面，右侧为显示器 2 中的画面

注意：

本方法属于比较简单的实现分屏方法，对硬件要求不高， 简单实现两个屏幕分屏。若要实现更复杂的分屏功能，可使用分屏器以及 OS Project Editor 中的设置。OS Project Editor的使用可以参阅 WinCC InformationSystem 中 Options->OS Project Editor 一章的详细内容。
