稳压二极管工作原理

稳压二极管的特点就是击穿后，其两端的电压基本保持不变。 这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。

稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
故障特点：
稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：
型 号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761
稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V

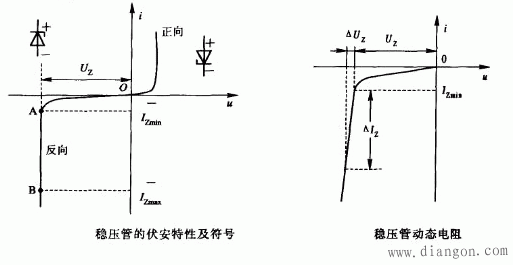

稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。稳压管在稳压设备和一些电子电路中获得广泛的应用。我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。如图画出了稳压管的伏安特性及其符号。


(1)稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化。对于同一型号的稳压管来说，稳压值有一定的离散性。
(2)稳定电流Iz 稳压管工作时的参考电流值。它通常有一定的范围，即Izmin——Izmax。
(3)动态电阻rz 它是稳压管两端电压变化与电流变化的比值，如上图所示，即这个数值随工作电流的不同而改变。通常工作电流越大，动态电阻越小，稳压性能越好。

(4)电压温度系数 它是用来说明稳定电压值受温度变化影响的系数。不同型号的稳压管有不同的稳定电压的温度系数，且有正负之分。稳压值低于4v的稳压管，稳定电压的温度系数为负值；稳压值高于6v的稳压管，其稳定电压的温度系数为正值；介于4V和6V之间的，可能为正，也可能为负。在要求高的场合，可以用两个温度系数相反的管子串联进行补偿(如2DW7)。

(5)额定功耗Pz 前已指出，工作电流越大，动态电阻越小，稳压性能越好，但是最大工作电流受到额定功耗Pz的限制，超过P2将会使稳压管损坏。
选择稳压管时应注意：流过稳压管的电流Iz不能过大，应使Iz≤Izmax，否则会超过稳压管的允许功耗，Iz也不能太小，应使Iz≥Izmin，否则不能稳定输出电压，这样使输入电压和负载电流的变化范围都受到一定限制。下图示出了稳压管工作时的动态等效电路，图中二极管为理想二极管。
