　　西门子S7-200plc以太网通信设置
　　要实现以太网通信，首先要在编程软件Micro/WIN的Ethernet Wizards中完成CP243-1模板的配置：

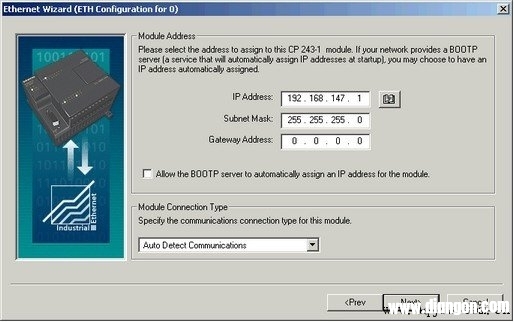

　　图1. 为CP243-1模块定义IP地址及子网掩码地址

　　按“Next”按钮：

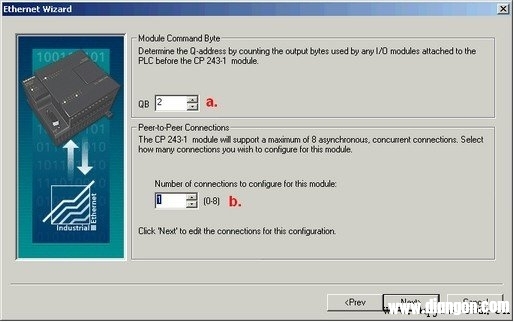

　　图2. 继续CP243-1模块配置

　　图中：
　　a.设置CP243-1所占用的输出字节地址
　　此地址根据计算CP243-1前面的I/O所占用的Q地址字节来决定。如CP243-1安装在紧挨CPU224的0号槽，其前面输出就占用了QB0和QB1两个字节，CP243-1的地址按顺序排，即设为QB2。CP243-1模块占用一个QB输出字节。
　　b.选择连接数
　　如果只跟PC Access软件通信，设置连接数为1。
　　再按“Next”按钮，设置CP243-1的工作模式和TSAP地址。

　　图3. 设置CP243-1的工作模式和TSAP地址

　　图中：
　　a.必须将CP243-1以太网模块配置成服务器端
　　b.接受所有客户端的连接请求
　　c.设置TSAP地址：
　　TSAP（Transport Service Access Point）地址是通信连接地址，它包括两部分：
　　第一部分：通信连接号，如 10
　　第二部分：CP243-1模块安装在S7-200的机架/槽号，如 “00” 代表CP243-1安装在0号机架0号槽（即CPU之后的第一个模块）
　　L. 本地（CP243-1）TSAP地址，自动生成，无法修改。
　　R. 远程TSAP地址，即连接的远程Pc Access 所设置的地址。
　　TSAP地址很重要。在PC Access中设置以太网连接时也需要规定TSAP地址，而且需要与此对应。

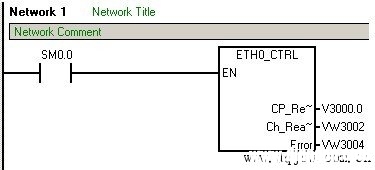

　　完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL块（如图4.），并将项目程序下装到PLC后，将PLC断电后重新上电使配置生效。

　　图4. 调用以太网模块控制程序
