单相异步电动机

时间:2023-03-20来源:佚名

定义:采用单相交流电源的异步电动机称为单相异步电动机。
结构:定子——单相绕组,转子——笼型转子。
原理:当单相定子绕组中通入单相交流电,在定子内会产生一个大小随时间按正弦规律变化而 空间位置不动的脉动磁场。分析表明,此交变脉动磁场可分解成两个转向相反的旋转磁场,因而在 电动机静止时正反两个转矩相等,即
单相异步电动机 ,起动转矩为零,不能自行起动。
适用对象:广泛应用于电动工具、家用电器、医用机械和自动化控制系统中。
分类:电容分相式和罩极式两种。

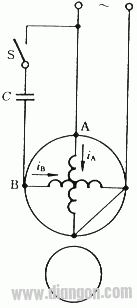

电容分相式结构示意图
单相异步电动机
其中转子为笼型转子,定子上放置有工作绕组A和起动绕组B,这两个绕组在空间位置上相差90°。起动绕组串接电容器C后与工作绕组并联接入电源。在同一单相电源作用下,选择适当的电容器容量,使工作绕组和起动绕组的电流在相位上近于相差90°,这就是分相。
电容分相式异步电动机
1.电容分相式单相异步电动机
引出:为使单相异步电动机能自行起动,必须使转子在起动时能产生一定的起动转矩。
单相异步电动机
单相异步电动机
两相电流
单相异步电动机

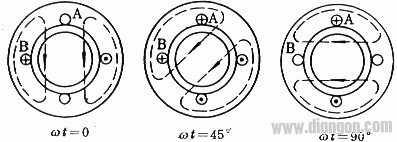

两相磁场
电容分相式单相异步电动机
原理:采用分相法产生起动转矩。
结论:(1)具有90°相位差的两个电流通过空间位置相差90°的两相绕组时,产生的合成磁场 为旋转磁场。笼型转子在旋转磁场的作用下产生电磁转矩而旋转。
(2)在接近额定转速时,切断起动绕组;或者运行时不断开起动绕组以提高功率因数和增 大转矩。
(3)改变电容C的串联位置,可使单相异步电动机反转。
2.罩极式单相异步电动机

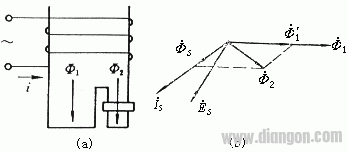

结构:如下左图所示,单相绕组绕在磁极上,在磁极的约1/3部分套一短路铜环。
单相异步电动机
单相异步电动机
罩极式单相异步电动机的结构图
罩极式异步电动机的移动磁场
特点:结构简单,工作可靠,但起动转矩较小。
适应对象:常用于起动转矩要求不高的设备中,如风扇、吹风机等。
例题. 下图是一种家用电扇的调速电路,试说明其工作原理。
单相异步电动机
该电扇采用电容分相式异步电动机拖动,电路中串入具有抽头的电抗器,当转速开关S处于不同位置时,电抗器的电压降不同,使电动机端电压改变而实现有级调速
思考题. 三相异步电动机在电源断掉一根线后为什么不能起动?在运行中断掉一根线为什么还 能继续转动?长时间运行是否可以?
三相异步电动机在电源断掉一根线时,就成为单相电动机运行。在起动时断了一线,因起动转矩为零而不能起动,只能听到嗡嗡声,这时电流很大,时间长了,就将电动机烧坏。
如果在运行中断了一线,则电动机仍将继续转动。若此时还带动额定负载,则势必超过额定电流。时间一长,也会使电动机烧坏。
