西门子MM440变频器的开关量运行

时间:2023-03-20来源:佚名

西门子MM440变频器的开关量运行

MM440变频器有6个数字输入端口,用户可根据需要设置每个端口的功能。从P0701~P0706为数字输入1功能至数字输入6功能,每一个数字输入功能设置参数值范围均从0~99,工厂默认值为1,下面列出其中几个参数值,并说明其含义。
(1)参数值为1:ON接通正转,OFFl停车。
(2)参数值为2:ON接通反转,OFFl停车。
(3)参数值为3:OFF2(停车命令2),按惯性自由停车。
(4)参数值为4:OFF3(停车命令3),按斜坡函数曲线快速降速
(5)参数值为9:故障确认。

(6)参数值为10:正向点动。
(7)参数值为11:反向点动。
(8)参数值为17:固定频率设定值。
(9)参数值为25:直流注入制动。

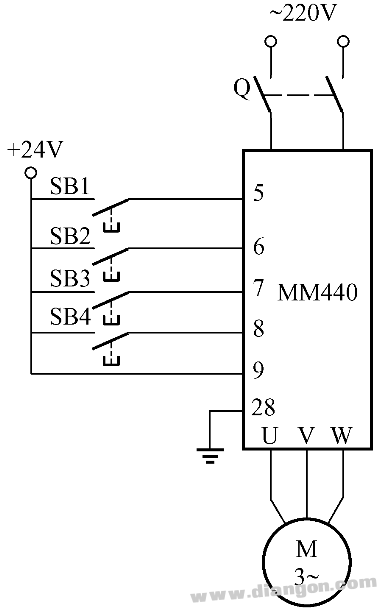

MM440变频器数字输入控制端口开关量运行接线如图所示。在图中SBl~SB4为带自锁按钮,分别控制数字输入5~8端口。端口5设置为正转控制,其功能由P0701的参数值设置。端口6设为反转控制,其功能由P0702的参数值设置。端口7设为正向点动控制,其功能由P0703的参数值设置。端口8设为反向点动控制,其功能由P0704的参数值设置。频率和时间各参数在变频器的前操作面板上直接设置
