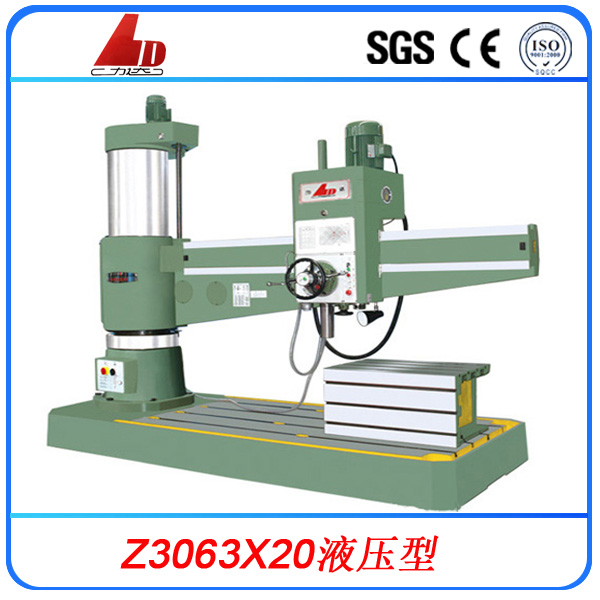

摇臂钻部分故障检查和排除

1.当主轴箱夹不紧主轴箱与摇臂结合的55°导轨在面，配合间隙大，摇臂钻主轴箱夹紧块位置不对，夹紧油缸与制动架结合处漏油或油管漏油;菱形块，过盈不够，不能使之立起而自锁

处理方法：调整螺钉使已配合的55°导轨面不能大于0.04㎜有间隙(一般用空不检查)，在松开状态下松开螺钉调整夹紧块到适合位置再紧螺钉

2.当立柱夹不紧弹簧板上的螺钉调得太多，使立柱抬得太多，菱形块夹紧机构不能使内处柱结合的锥面压紧调整螺钉调得不适当，使机杆与壳体之间产生间隙液压系统中的压力油太少不能推动油缸里的活塞使菱形块不能处于夹紧的位置

3.进给保险离合器的调整

打开主轴箱右上角面板，调整圆螺母A,弹簧D压力的增加或缩小，从而使得主轴进给抗力达到规定的数值，本机构在出厂前由厂家测定完毕并进行调整，若需要继续调整由钻床使用经验丰富的从业人员进行。

4.当80摇臂钻摇臂夹不紧原因:调整螺钉不适当：摇臂在夹紧状态时与外柱配合处有间隙，限位开关安装距活塞杆较近活塞杆还没到夹紧位置就已经碰到开关，使液压电机停止供油

处理方法：拆下倒着：松开锁紧螺母或再调整螺钉既保证摇臂在夹紧时0.04㎜不能塞入，又要保证菱形块能立起并长自锁在夹紧状态下，调整限位开关位置，使限位开关正常闭触点断开，又要使菱形块处于夹紧位置

摇臂钻要做到定期检查，发现问题及时处理，做好日常的保养和维护。
