干货收藏！一篇吃透TT/IT/TN-S配电系统
|

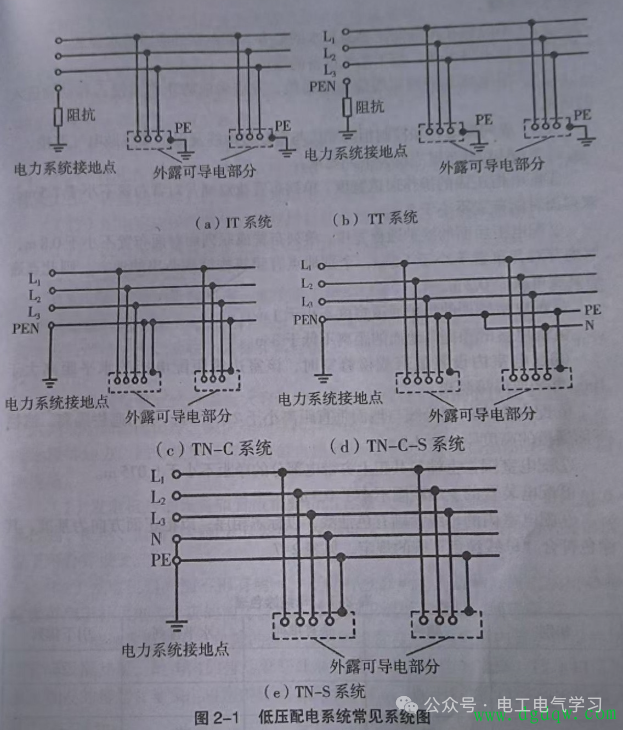

很多电工刚入行，一提到配电系统就发懵：TT、IT、TN-C、TN-S，光听名字就晕，更别说区分用法了。工地、小区、厂房、家用的配电形式完全不一样，一旦接错线，轻则频繁跳闸、影响使用，重则引发安全事故，危及人身和设备安全。今天一次性讲透，配电系统到底分哪几类、用在什么地方、怎么一眼识别，全是干货，建议电工同行先收藏再看，避免后续踩坑。 一、按电压等级 配电系统最基础的分类，就是按电压分，新手先记牢这两类，不会出错。 1.高压配电系统：电压等级在1kV以上，平时最常见的是10kV、35kV，主要用在变电站、厂区主供电、大型设备进线。特点很明显，电压高、电流小、传输距离远，核心提醒：必须持证操作，新手千万别碰。 2.低压配电系统：就是我们日常接触最多的220V/380V，家庭、商铺、车间、写字楼、工地，基本都用这个。应用最广，也是我们平时接线、维修打交道最多的系统，新手重点掌握这类就够日常作业。 二、按接地形式 这部分是考试、施工、验收的核心，很多老师傅都容易混淆，新手一定要吃透，避免接错线。 1. IT系统 电源中性点不接地，或者高阻抗接地，设备的金属外壳要单独接地。它最大的优点是，发生第一次单相接地时，不会跳闸、不会断电，供电连续性极强。 适用场景也很明确：医院手术室、煤矿、钢厂、数据中心这些不允许随便停电的场所，优先用IT系统。 2. TT系统 电源中性点直接接地，设备外壳要单独做接地极，和电源零线没有关联。优点是安全性高，相互干扰小；但缺点也明显，故障电流小，必须装漏电保护器才能正常跳闸。 平时农村电网、老旧小区、户外路灯，还有工地临时用电，大多用的是TT系统。 3. TN系统（目前最主流）
电源中性点接地，设备外壳接保护线，根据零线和地线的关系，又分3种，新手重点记后两种。 1.TN-C系统：零线N和地线PE合二为一，叫PEN线。优点是省线材、成本低，但安全性差，一旦PEN线断线，设备外壳就会带电，现在新建建筑基本禁用，只有老厂房、老旧工业配电还在用。 2.TN-S系统：三相五线制，3根火线+1根零线N+1根地线PE，零地完全分开。https://www.dgdqw.com优点是安全、稳定、抗干扰，就算地线断线，也不影响其他设备，小区住宅、商场、机房、电梯、消防系统，全用这种。 3.TN-C-S系统：前端PEN线合一，进户后分成N线和PE线，零地彻底分开。兼顾成本和安全，施工也方便，新建商品房、自建房、市政建筑，基本都用这种，最贴近我们日常作业。 三、按配电结构 不用死记硬背，结合用途记更简单： 1.放射式配电：总柜直接拉专线到各分箱、各设备，可靠性高，一处故障不会影响其他设备，适合重要设备、消防泵、机房、医疗用电。 2.树干式配电：一条主干线串接多个负载，省线材、施工快，但缺点明显，一处故障可能影响一串设备，适合普通厂房、照明、普通车间。 3.混合式配电：放射式+树干式结合，兼顾可靠性和成本，绝大多数工程都用这种，日常遇到的最多。 四、按用途分类 1.动力配电：给电机、风机、水泵、机床等大功率设备供电； 2.照明配电：普通灯具、筒灯、吸顶灯、应急照明，日常家装、工装最常见； 3.应急配电：UPS、EPS、发电机、双电源切换系统，应对突发停电； 4.防爆配电：加油站、化工厂、燃气站，特殊场景专用； 5.工地临时配电：必须遵循三级配电、两级保护，规范要求极严，新手别大意； 6.新能源配电：光伏并网、储能系统、充电桩配电，现在越来越常用。 其实配电系统看着复杂，只要分清电压、接地、结构、用途这4类，再记住各类的适用场景，不管是施工、维修还是考试，都能轻松应对。新手不用急于求成，先收藏，遇到不懂的对照着看，慢慢就能熟练掌握，再也不会因为分不清配电形式而接错线、出故障。 |
