电压降对 LED 灯具到底有多大影响？

在众多照明项目中，光学参数往往是设计、选型和评估的重点，如光效、配光、UGR、显色性等。然而，在实际运行中，诸如灯带末端发暗、亮度不稳、驱动异常闪烁或早期失效等问题，却常常指向另一个被低估的因素——电压降（Voltage Drop）。

电压降并非产品参数，也不直接体现在灯具规格书中，却深刻影响着：

LED 灯具的稳定运行

灯带系统的亮度一致性与色彩还原

驱动器的热应力与长期寿命

整个照明系统的能效与安全性

从低压灯带到高压 AC 系统，从被动供电到主动补偿驱动电路，电压降不仅会带来肉眼可见的亮度与色偏问题，还可能在驱动器内部形成热失控与电气保护机制触发，最终影响整灯寿命。

本文将围绕 LED 照明系统，深入分析电压降的来源、影响路径、表现形式、失效机制，并给出针对不同系统架构的工程应对策略。

01

什么是电压降？它凭什么影响灯？

在电路中，当电流流经导线，导线自身的电阻会“吃掉”一部分电压，导致电源输出电压和灯具实际接收到的电压之间存在差异。这部分差异就是我们说的电压降（Voltage Drop）。

影响它的关键因素包括：

线有多长：距离越远，压降越大

线有多细：线越细，电阻越大

电流有多大：大电流系统压降更严重

导体材质：铜线优于铝线

你可以把整个电路比作水管：水压代表电压，水流代表电流。如果水管很细、很长，又流了很多水，那水龙头出的水压一定不够——这就是电压降的物理直觉。

对于 LED 照明来说，这个“水压不够”的后果不是小事：

低压灯带：末端变暗、变红，颜色失真

高压灯具：驱动器高负荷补偿，导致发热、闪烁甚至提前烧毁

而且，这一切不只是“亮不亮”，还有可能是“能不能活”。

02

电压降从哪里来？看似简单，实则系统性极强

电压降的本质，是电流流经有电阻的导体时，电压在“路上被吃掉”了部分。虽然物理上只是一句 V= IR，但在实际照明系统中，它往往是多种因素叠加后的动态表现。

常见影响因素：

线路长度：越长的线，电阻越大，电压降越明显

线缆规格：线越细（截面积越小），电阻越大

负载电流大小：系统功率越大、电流越高，电压降越显著

导体材质：铜优于铝，相同规格下压降更小

系统电压等级：低压系统对压降更敏感（详见第三部分）

非线性加热效应：

虽然电压降与电流成线性关系，但线路发热却是指数型增长：

也就是说，当电流增加 50% 时，压降只增加 50%，但线路的发热功率将上升至原来的 2.25 倍，极易造成以下后果：

导线温升超标

接线端子过热变色甚至熔化

灯具供电端口绝缘老化

驱动器输入电压跌出工作范围，触发保护或烧毁

这类“看不见的故障”往往在灯具表现出闪烁、变暗或提前失效时才被发现，而此时多已错过预防窗口。

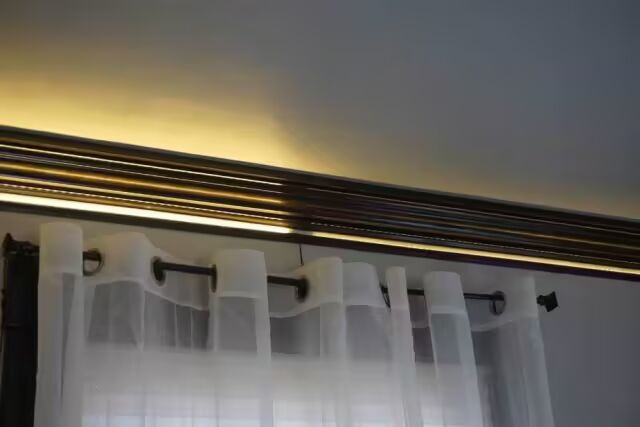

↑图：压降导致的灯带出光亮度不一致（图片来自于网络）

03

低压直流 vs 高压交流：系统结构决定敏感程度

LED 照明系统可大致分为两类：

低压直流系统（LVDC）：如 12V/24V 灯带

高压交流系统（HVAC）：如 220V 市电供电灯具（筒灯、面板灯、灯泡等）

这两类系统对电压降的响应机制完全不同，一个是“直接变暗”，一个是“驱动器吃力”。

3.1 低压系统：灯带为什么总是“越走越暗”？

以 60W 功率为例：

12V 系统电流：60 / 12 = 5 A

220V 系统电流：60 / 220 ≈ 0.27 A

在相同线路条件下，低压系统的电流可达高压系统的 15 倍以上，而压降又是与电流成正比，这就导致：

压降数值大：低压系统可能压掉 2V，已经是总电压的 16%–20%

百分比影响更大：12V 灯带压掉 2.5V，末端可能直接变暗或偏色

此外，RGB 灯带会因三色芯片的 Vf 不一致而出现色偏现象（蓝绿先灭、只剩红），属于典型的压降失配表现。

3.2 高压系统：驱动器在“硬撑”

220V LED 灯具多数内置 SMPS（开关电源）驱动器，具备一定的输入电压自适应能力（如 100–240V 范围）。

表现特点：

轻微压降时：驱动器会主动调整开关占空比来稳定输出电流
