电工常用工具介绍——摇表
|
摇表也叫兆欧表，是电工除了试电笔、万用表之外，查绝缘、查接地的必备工具了。 摇表主要分两大类：

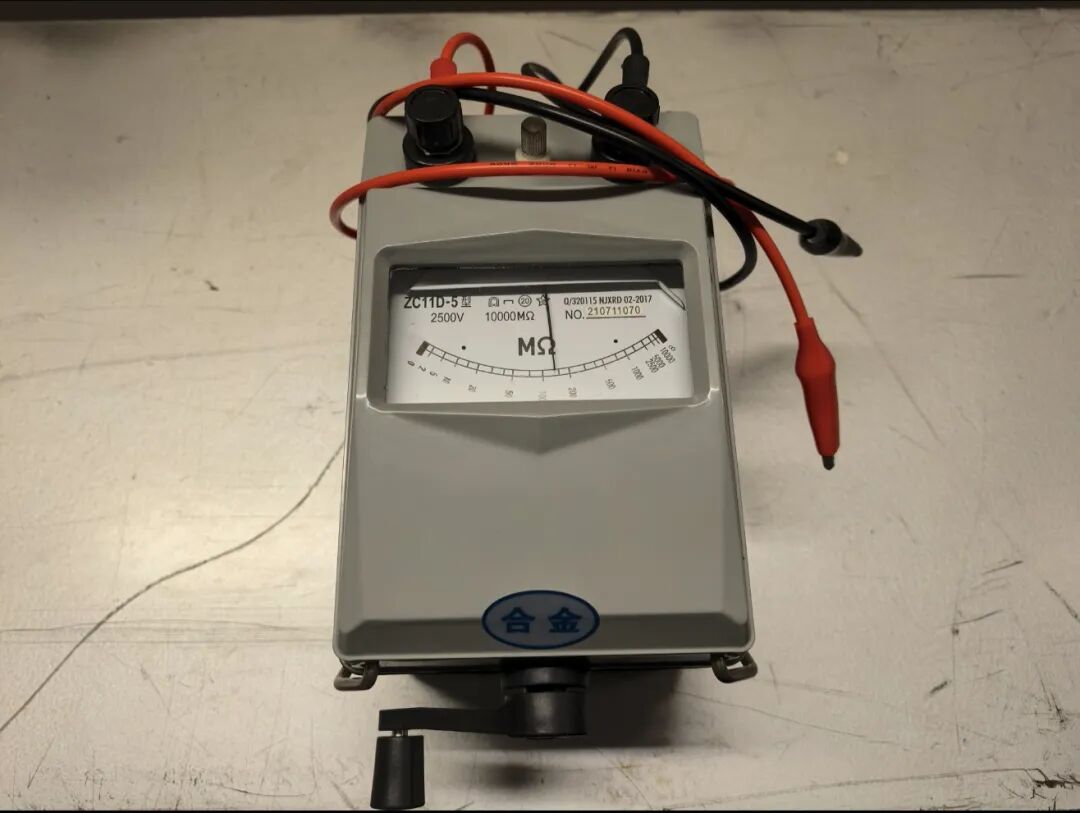

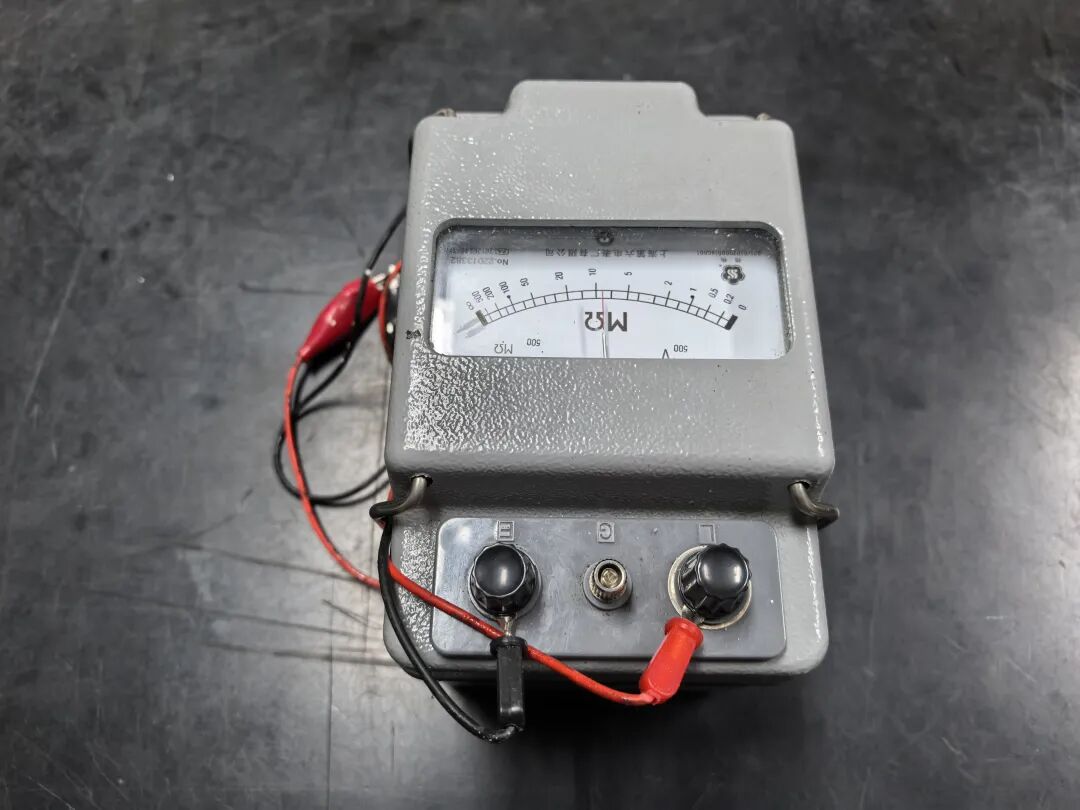

低压摇表：常见的500V，用来测普通电机、日常线路绝缘是否接地。 高压摇表：有1000V、2000V 两种，多用于电缆、高压线路、高压电机等高压设备绝缘检测。 咱们日常维修最常用的，就是500V 低压摇表了。 它的原理其实很简单：内部相当于一个小型直流发电机，能直接输出 500V 电压，用来“施压”检测设备绝缘好不好。 很多人会问：万用表不是也能测通断，测电缆，电机的故障点吗？为啥还要用摇表呢？ 这里举个形象的例子，你就明白了。 万用表内置电池一般只有9V 左右，而摇表能发出500伏直流电。就像我们检查自行车没气一样，打气筒只给内胎一点压力，小漏点根本看不出来；多打几下，压力高了，漏气点自然显现出来了。 我们摇表的500V电压一上，相当于市电直接加在设备上，哪里漏电、哪里绝缘破损，立马原形毕露。 这就是万用表测不出来、摇表一测就准的原因。 摇表读数标准（干货要记住哟）。 规范合格值：≥0.5 MΩ（兆欧）。 低于 0.5 MΩ：绝缘不良、有接地风险。 数值无穷大：绝缘最好，最安全。 （特殊情况个别线路到 0.1MΩ 还能应急使用，但必须做好检查更换准备，不能长期带病运行） 如果数值为0，那就确定接地了。要么电机烧了，要么电缆烧了，完蛋了。彻底更换吧。 摇表使用小要点： 测绝缘时，先把摇表摇起来，保持每分钟约 120 转，再进行测量，测火线对地，零线对地等看数值。关键数值要测3次哟。 最后告诉大家一个“有点危险但很真实”的小知识点。 摇表发电时真的会电人！有人想体验“被电麻”的感觉吗，你就让他捏着摇表的两个线钳。慢慢摇：转速 10～20 转/分钟：开始发麻；到 60 转/分钟：一般人都扛不住，麻得直接松手了。 用来给不懂电的小孩做安全教育，也是可行的。轻轻摇一下，立马就知道电有多吓人，比说一百句都管用。 当然温馨提示：以上仅为科普，严禁故意用摇表电击他人或自己，安全第一！ 有关摇表的小知识，就介绍到这儿了。大家明白了吗？ |
