常用电工仪表的使用与维护
|
兆欧表的使用
1. 兆欧表的选用 选用兆欧表时，其额定电压一定要与被测电器设备或线路的工作电压相适应，测量范围也 应与被测绝缘电阻的范围相吻合。表1.7.1列举了一些在不同情况下兆欧表的选用要求。 表1.7.1 不同额定电压的兆欧表的选用
兆欧表有两个接线柱，上面分别标有线路(L) 、 接地 (E) 和屏蔽或保护环(G) 。 用兆欧 表测量绝缘电阻时的接法如图1.7.2所示。

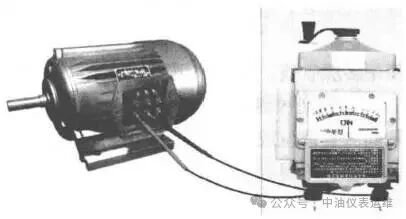

图1.7.2 兆欧表测量电动机绝缘电阻的接线方法
(a)
(c) (1)照明及动力线路对地绝缘电阻的测量 如图1.7.3(a) 所示。将兆欧表接线柱E 可靠接 地，接线柱 L 与被测线路连接。按顺时针方向由慢到快摇动兆欧表的发电机手柄，大约1 min 时间，待兆欧表指针稳定后读数。这时兆欧表指示的数值就是被测线路的对地绝缘电阻值，单 位是MΩ。 (2)电动机绝缘电阻的测量 拆开电动机绕组的Y 或△形连接的连线。用兆欧表的两接线 柱 E 和 L 分别接电动机的两相绕组，如图1.7.3(b) 所示。摇动兆欧表的发电机手柄，读数。 此接法测出的是电动机绕组的相间绝缘电阻。电动机绕组对地绝缘电阻的测量接线如图1.7.3(c) 所示，接线柱E 接电动机机壳(应清除机壳上接触处的漆或锈等),接线柱L 接电动机绕组。摇 动兆欧表的发电机手柄，读数，测量出电动机对地绝缘电阻。 (3)电缆绝缘电阻的测量 测量时的接线方法如图1.7.3 (d) 所示。将兆欧表接线柱 E 接 电缆外壳，接线柱G 接电缆线芯与外壳之间的绝缘层，接线柱L 接电缆线芯。摇动兆欧表的发 电机手柄，读数。测量结果是电缆线芯与电缆外壳的绝缘电阻值。 3. 使用注意事项 (1)测量设备的绝缘电阻时，必须先切断设备的电源。对含有较大电容的设备(如电容器、 变压器、电机及电缆线路),必须先进行放电。 (2)兆欧表应水平放置，未接线之前，应先摇动兆欧表，观察指针是否在“”处，再将L 和E 两接线柱短路，慢慢摇动兆欧表，指针应指在“0”处。经开、短路试验，证实兆欧表完好， 方可进行测量。 (3)兆欧表的引线应使用多股软线，且两根引线切忌绞在一起，以免造成测量数据不准确。 (4)兆欧表测量完毕，应立即使被测物放电，在兆欧表的摇把未停止转动和被测物未放电 前，不可用手去触及被测物的测量部位或进行拆线，以防止触电。 (5)被测物表面应擦拭干净，不得有污物(如漆等),以免造成数据不准确。 三、转速表的使用 转速表是用来测量电动机转速和线速度的仪表。使用时应使转速表的测试轴与被测轴中心 在同一水平线上，表头与转轴顶住。测量时手要平稳，用力合适，避免滑动丢转，发生误差。 转速表在使用时，若不清楚待测转速大小，量程选择应由高到低，逐挡减小，直到合适为 止。不允许用低速挡测量高速，以避免损坏表头。 测量线速度时，应使用转轮测试头。测量的数值按下面公式计算： v=Cn(m/min) 式中 v——线 速 度 ； C——滚轮的周长； N——每分钟转速。 四、钳形电流表及其使用 钳形电流表简称钳表，是电工测量常用仪表之一，主要用于测量交流电流。其优点是不断 开电路就可以测量电流，使用非常灵活方便；缺点是测量精度比较低。 1. 种 类 钳形电流表又分为普通钳形电流表和带万用表功能的钳形表。普通钳形表只能用来测电流， 不能测其他参数。带万用表功能的钳形表是在钳形表的基础上增加了万用表功能，其使用方法 与万用表相同。
(a) 指针式 (b) 数字式 2. 使用方法 在使用钳形电流表测试交流电流时，首先根据待测量线路的电流值，将转换开关拨到比测量 线路电流大的挡位，然后打开钳口，将待测量导线穿过钳口后，关闭钳口，进行测量；测量过程 中如果选择量程挡位过大，将导线从钳口中取出后，逐步由大到小改变量程，直到便于读数为止。 3. 钳形电流表使用时的注意事项 (1)被测线路电压不得超过钳形电流表所规定的使用电压，以防止绝缘被击穿，导致触电 事故的发生。 (2)若不清楚被测电流大小，应由大到小逐级选择合适挡位进行测量。不能用小量程挡测 量大电流。 (3)测量过程中，不得转动量程开关。需要转换量程时，应先脱离被测线路，再转换量程。 (4)为提高测量值的准确度，被测导线应置于钳口中央。 |
