双速电机一次、二次线路工作原理+二次故障排查

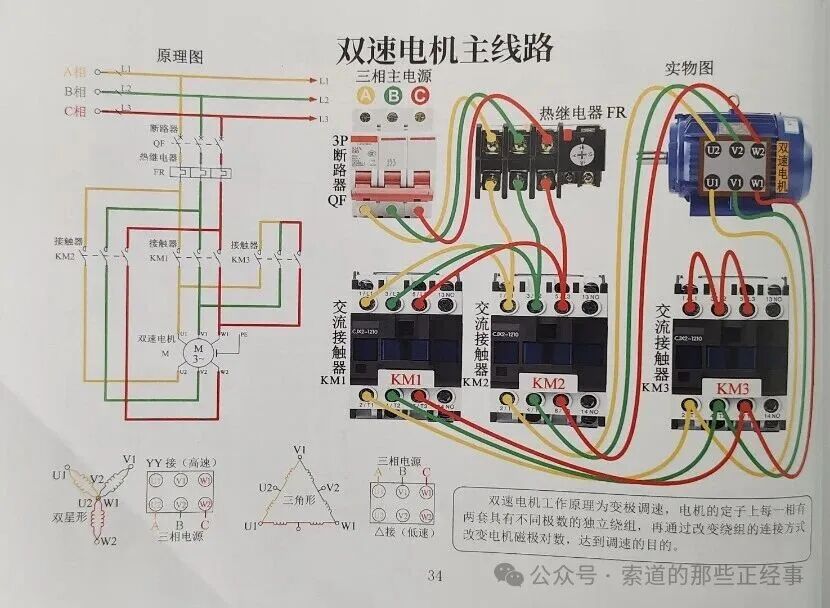

一、一次线路（主线路）工作原理

1. 核心原理

双速电机依靠改变定子绕组接线方式实现变极调速，分为△形低速、双星形YY形高速两种模式，由3个接触器控制主回路通断。

- KM1单独吸合：电机绕组U1、V1、W1接入三相电源，U2、V2、W2悬空，绕组接成三角形（△），磁极对数多，转速低，实现低速运行。

- KM2、KM3同时吸合：KM2将三相电源接入U2、V2、W2；KM3将U1、V1、W1短接，绕组接成双星形（YY），磁极对数减半，转速翻倍，实现高速运行。

- 热继电器FR做过载保护，断路器QF做短路、过载总保护。

2. 主回路电流路径

三相电源A/B/C→断路器QF→热继电器FR

- 低速：FR→KM1主触点→电机U1/V1/W1端子，U2/V2/W2悬空

- 高速：FR→KM2主触点→电机U2/V2/W2端子，KM3主触点短接U1/V1/W1

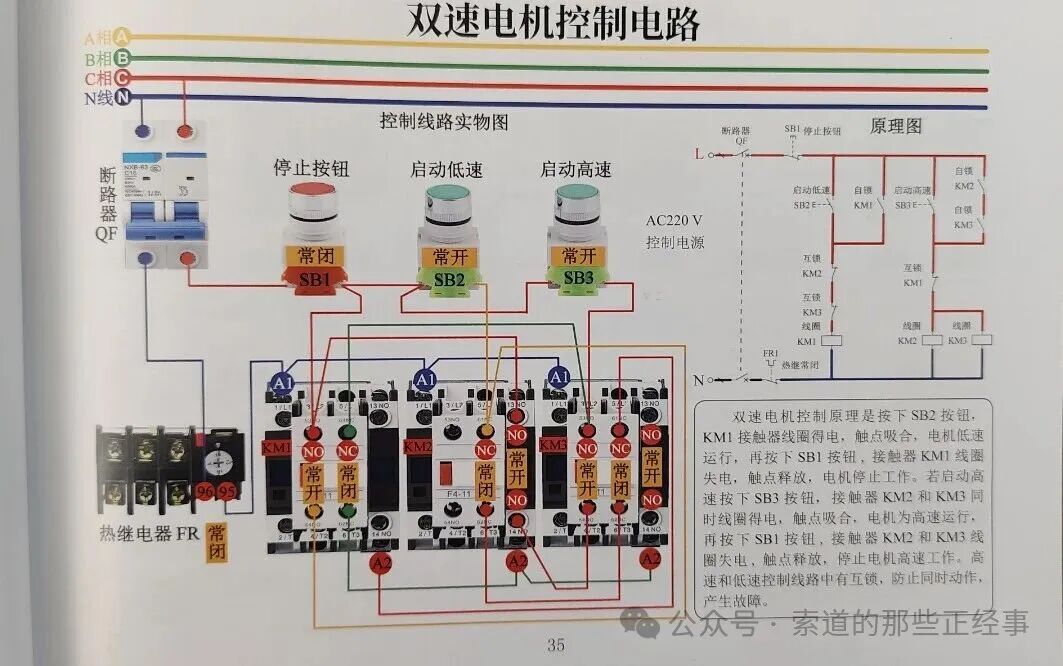

二、二次线路（控制线路）工作原理

控制电源为AC220V，实现启停、高低速切换、互锁保护、过载保护。

1. 元件作用

- SB1：常闭停止按钮；SB2：常开低速启动按钮；SB3：常开高速启动按钮

- KM1/KM2/KM3：接触器线圈，自带电气互锁（常闭触点），防止高低速同时接通短路

- FR：热继电器常闭触点，电机过载时断开控制回路停机

2. 低速控制流程

按下SB2→KM1线圈得电→KM1主触点闭合，电机△形低速运行；同时KM1常开自锁触点闭合，松开SB2持续运行；KM1常闭互锁触点断开，切断KM2、KM3回路，禁止高速启动。

按下SB1→KM1线圈失电→触点释放，电机停止。

3. 高速控制流程

按下SB3→KM2、KM3线圈同时得电→KM2、KM3主触点闭合，电机YY形高速运行；同时KM2、KM3常开自锁触点闭合，松开SB3持续运行；KM2、KM3常闭互锁触点断开，切断KM1回路，禁止低速启动。

按下SB1→KM2、KM3线圈失电→触点释放，电机停止。

4. 保护逻辑

- 电气互锁：KM1、KM2、KM3互相切断对方线圈回路，杜绝高低速同时接通造成电源短路。

- 过载保护：电机过载→FR动作→FR常闭触点断开→所有接触器线圈失电，电机停机。
