电工必学经典电路：两台电机顺启逆停，原理+实物一步吃透！

在工业现场，很多主辅设备的启停都有严格的先后顺序：比如传送带系统，必须先启动前级送料电机，再启动后级输送电机；停机时则要先停主输送，再停送料。这种“先开辅机、再开主机，先停主机、再停辅机”的控制需求，靠的就是两台电机顺启逆停电路，今天咱们把原理和接线一次讲透，新手也能看懂！

⚙️ 电路核心控制逻辑

这个电路的关键，就是利用接触器的辅助触点做联锁，实现“顺启+逆停”的双重控制，完全杜绝误操作：

1. 顺序启动（辅机M1 → 主机M2）

启动流程必须按顺序来：先按下辅机启动按钮SB2，接触器KM1线圈得电，主触点吸合，辅助电机M1开始运行，同时KM1的常开辅助触点闭合，为KM2的线圈回路接通“许可通道”。

此时再按下主机启动按钮SB4，接触器KM2线圈才能得电吸合，主电机M2启动运行。如果不先启动KM1，直接按SB4，KM2线圈回路是断开的，接触器完全不会动作，主机根本启动不了，完美实现“先开辅机，再开主机”的强制顺序。

2. 逆序停止（主机M2 → 辅机M1）

停止操作同样有严格限制：先按下主机停止按钮SB3，KM2线圈失电，主触点断开，主机M2停止运行，同时KM2的常开辅助触点复位断开。

此时再按下辅机停止按钮SB1，KM1线圈才能失电，辅助电机M1停止。如果先按SB1，KM2的常开触点会把SB1短接，KM1线圈回路保持接通，辅机根本停不下来，彻底避免了误停机导致的设备故障。

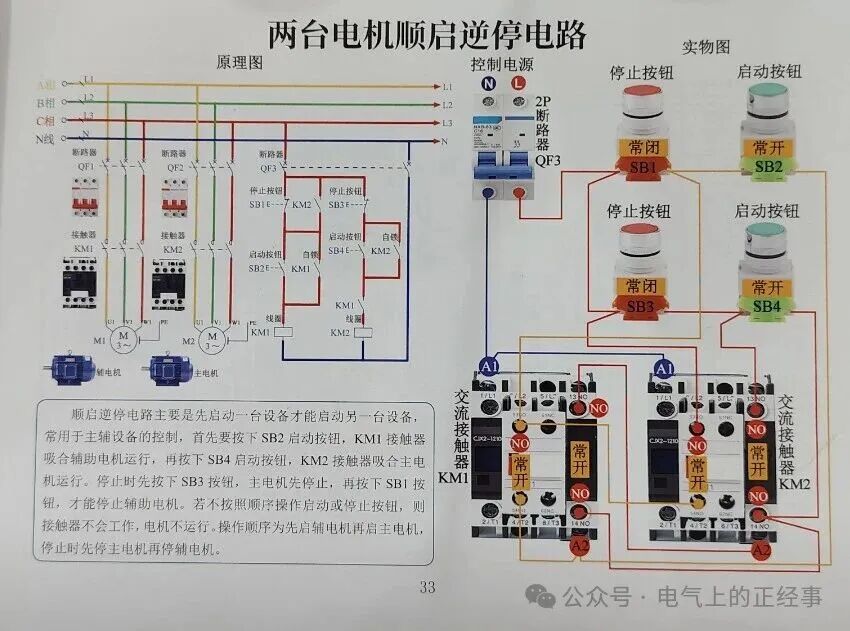

很多电工朋友说看不懂原理图，其实对着实物接线图，把每个元件的对应关系理清楚，瞬间就能明白：
