三相异步电动机的三角形接法：原理、作用与应用

很多电工朋友都接触过三相异步电动机的星三角启动，却常常对 “三角形接法” 一知半解。今天就结合这张图，把三角形接法的核心逻辑、作用和常见场景讲透，看完你就能直接用在现场。

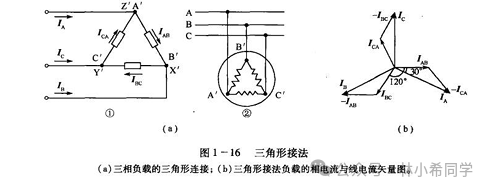

先看图（a），三角形接法（Δ 接法）的核心，是把三相绕组的首尾依次相连，形成一个闭合的三角形，再从三个连接点引出三根相线，直接接三相电源。和星形接法不同，三角形接法下，电机每个绕组两端承受的是线电压（比如 380V），而星形接法时绕组只承受相电压（约 220V）。图①是接线原理图，图②则是电机内部绕组的实际连接方式，三个绕组首尾相接，没有中性线，是三相三线制的典型应用。

充分利用电源电压，输出额定功率对于额定电压为 380V 的三相电机，三角形接法能让绕组直接获得额定电压，从而输出额定功率和转矩。如果强行用星形接法，绕组电压只有额定值的 1/√3，转矩会大幅下降，带不动负载，甚至无法启动。

配合星形接法，实现降压启动这也是三角形接法最常见的用途。大功率电机直接用三角形全压启动时，启动电流可达额定电流的 5-7 倍，会冲击电网、烧坏设备。因此常用 “星 - 三角启动”：启动时先接成星形，降低启动电流；电机转速稳定后，再切换为三角形接法，让电机进入全压运行状态。图（b）的矢量图能直观解释这个过程的电流关系：三角形接法中，线电流是相电流的√3 倍，且相位滞后对应相电流 30°。切换到三角形接法后，电流恢复到额定值，电机就能稳定带载运行。

提升电机的带载能力和效率三角形接法下，绕组电压和电流都达到额定值，电机的功率因数和效率都处于设计的最佳区间，适合长时间带额定负载运行，比如空压机、水泵、风机这类工业设备。
