电容式液位计:核心原理拆解+现场高频故障彻底排查

时间:2026-06-05作者:佚名

在化工、水处理、粮油、制药及电力辅助系统现场,电容式液位计是性价比极高的通用型液位测量仪表。相较于磁翻板易卡滞、浮筒易受介质杂质影响、雷达造价偏高的短板,电容式液位计结构极简、无机械运动部件、耐高低温、适配介质广泛,既能做连续液位监测,也可实现高低液位开关联锁,是工业现场普及率极高的基础仪表。

但一线运维中,多数仪表工仅掌握简单的零点量程校准,对其底层电容测量逻辑一知半解,故障出现时只会盲目重启、重校参数,频繁出现液位漂移、数值跳变、满空罐误报、联锁误动作等问题。本文从硬核工作原理切入,区分导电与非导电介质测量差异,结合现场高发故障给出可直接落地的排查方案,帮大家从根源搞定电容式液位计的调试与运维。

一、电容式液位计核心工作原理(通俗深度拆解)

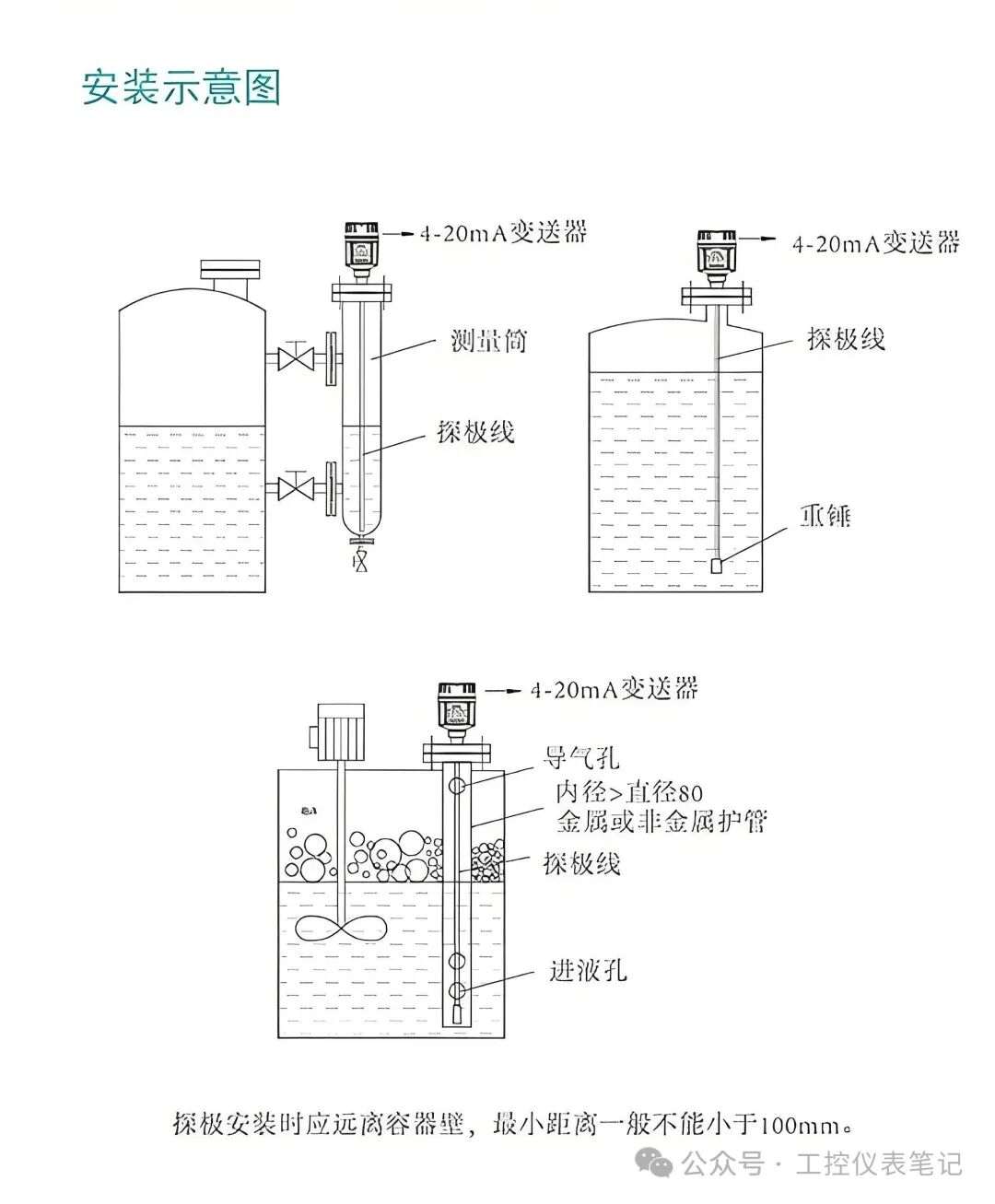

电容式液位计的核心依托圆筒电容感应原理,核心结构由探极(测量电极)、绝缘护套、容器壁(辅助电极)及内部信号转换电路四部分组成。简单来说,仪表和罐体共同组成一个可变电容器,液位高度的变化,会直接改变电容器的电容数值,仪表通过捕捉电容变化量,换算成标准4-20mA信号,实现液位连续测量。

物理学核心公式:C=2πεL/In(D/d)

公式中,D为容器内壁直径,d为探极外径,ε为介质介电常数,L为液位覆盖探极的有效长度。现场工况中,罐体直径、探极尺寸均为固定值,电容C的数值只和介电常数ε、液位高度L成正比,这也是液位测量的核心依据。

根据被测介质导电性不同,现场分为两种测量模式,也是选型和调试的关键:

1、非导电介质测量模式(油类、有机溶剂、纯水)

针对柴油、润滑油、酒精、清水等绝缘介质,探极外层包裹PTFE防腐绝缘护套。此时探极为内电极、罐体壁为外电极,电极中间的介质分为两层:未液位覆盖区域是空气(介电常数≈1),液位覆盖区域是被测介质(介电常数远大于空气)。

液位上升时,高介电常数的介质替代空气,整体电容值线性增大;液位下降,电容值同步减小。仪表内部芯片实时采集电容变化,精准换算出对应液位高度,测量全程稳定无接触磨损。

2、导电介质测量模式(污水、酸碱液、含盐介质)

针对带导电性的腐蚀、含盐介质,测量逻辑完全不同。此时导电介质直接充当外电极,探极金属芯为内电极,中间的PTFE绝缘护套为唯一电介质。

液位越高,护套被介质包覆的长度越长,有效电容面积越大,电容值同步升高。这种模式下,介质的导电特性不会干扰测量,仅依靠包覆面积变化实现液位监测,这也是电容式液位计适配污水、酸碱腐蚀工况的核心优势。

相较于其他液位仪表,电容式液位计无机械浮球、无转动部件,不怕轻微杂质、粘稠挂壁,可适配高温高压、密闭罐体工况,唯一核心短板是对介电常数变化敏感,介质成分改变、护套挂料都会引发测量误差,也是后续故障的主要诱因。

二、五大高频现场故障+根源分析+实操解决方法

结合多年工控现场维保经验,电容式液位计95%的故障集中在数值漂移、跳变、卡死、误报、无信号五类,无复杂疑难故障,所有问题均可通过原理逆向排查,无需盲目更换仪表。

故障一:液位数值缓慢漂移,昼夜误差大,校准后反复偏移

这是现场最常见的隐性故障,多表现为早间液位偏低、午后液位偏高,人工检尺与仪表数值持续偏差。
