电抗器选型：选对核心参数，彻底解决谐波、涌流与设备损坏难题

在工业配电、新能源、自动化控制等场景中，电抗器是抑制谐波、限制涌流、保护设备的核心器件。本文以GB/T 1094.6-2011《电力变压器 第6部分：电抗器》、GB50227-2017《并联电容器装置设计规范》为核心依据，拆解选型逻辑、核心参数、场景化方案与高频避坑要点，新手也能实现精准选型。

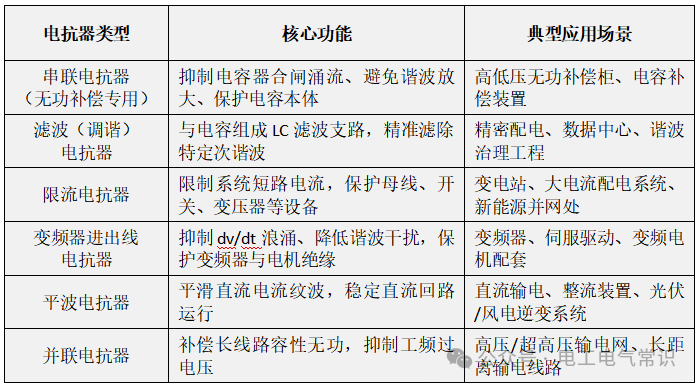

一、选型第一步：先定类型

电抗器的功能完全由类型决定，类型选错，后续参数再精准也无法发挥作用，甚至会引发系统故障。先根据核心需求锁定对应品类，是选型的第一原则。

二、核心选型步骤与关键参数解读

锁定类型后，需围绕系统工况，精准把控核心参数，这是决定电抗器运行安全与效果的核心环节。

（一）先锁定系统基础边界参数

选型前必须明确3项基础数据，避免出现“参数适配但工况不兼容”的问题：

1.额定电压：必须与系统额定电压完全匹配，且耐压等级≥系统最高工作电压。低压0.4kV系统，额定电压优先选0.45kV及以上；高压系统需匹配对应电压等级的绝缘水平，符合国标强制要求。

2.额定频率：常规工频场景选用50Hz专用产品；变频器输出、逆变等高频工况，必须匹配实际工作频率，避免高频下铁芯损耗剧增、过热烧毁。

3.系统谐波背景：必须提前实测电抗器接入点的谐波含量与主导谐波次数，这是电抗率选型的核心依据，也是行业内最容易忽视的选型前提。

（二）核心电气参数精准选型

1.额定电流：最基础的安全底线

额定电流是电抗器长期安全运行的核心保障，选型需严格遵循以下规则：

●通用规则：额定电流必须≥回路最大工作电流的1.2~1.5倍，谐波严重、负载波动大的场景，需放大至1.52倍裕量。

●关键禁忌：严禁仅按基波电流选型，必须按基波电流+各次谐波电流的总有效值计算额定电流，否则会导致电抗器过载、线圈过热、绝缘老化加速，最终烧毁。

●强制要求：需满足系统短路工况下的短时热稳定、动稳定要求，能承受短路电流的冲击而不发生结构变形、绝缘击穿。

2.电抗率/电感值：决定功能成败的核心指标

电抗率（K=电抗器感抗XL/串联电容器容抗XC，以百分比表示）直接决定电抗器的谐振频率，是无功补偿、谐波治理场景的“灵魂参数”，选型错误极易引发系统谐振、谐波放大等恶性故障。

国标规范选型标准（GB50227-2017）：

●仅用于限制电容器合闸涌流：电抗率宜取0.1%~1%；

●系统以5次、7次及以上谐波为主（变频器、整流设备居多的工业场景）：电抗率宜取5%~6%（行业主流6%）；

●系统存在3次及以上谐波（单相负载多，如数据中心UPS、商业照明、医疗设备）：电抗率宜取12%~14%。

其他场景电感值选型规则：

●变频器进出线电抗器：常规选用2%~4%额定电压降的电感值；电机线缆长度＞50m选4%，＞100m选6%；

●滤波电抗器：需与滤波电容精准计算LC谐振频率，针对目标谐波次数，谐振频率需略低于谐波频率，电感值偏差必须≤±2%；
