怎样看低压配电控制箱的一次系统图

一次系统图相对二次控制原理图是没有那么复杂，精简得多。一次系统图主要是表示对被控制对象（负载）的配电/供电情况。由大电流的配电/保护电器元件和主配电线缆组成，把电源传递给被控制对象，使它能获得电源从而正常工作运行。

看一次图与看二次图有点不一样，我们看二次图是先从电源开始，看一次图反过来，我们先从被控制对象（负载）开始。依次看它经过了哪些电器元件与电源连接，最终获得工作电源。

分析系统图上的电器元件是起什么作用，对这个配电系统有什么影响，从整体上了解清楚一次系统图的组成与功能。

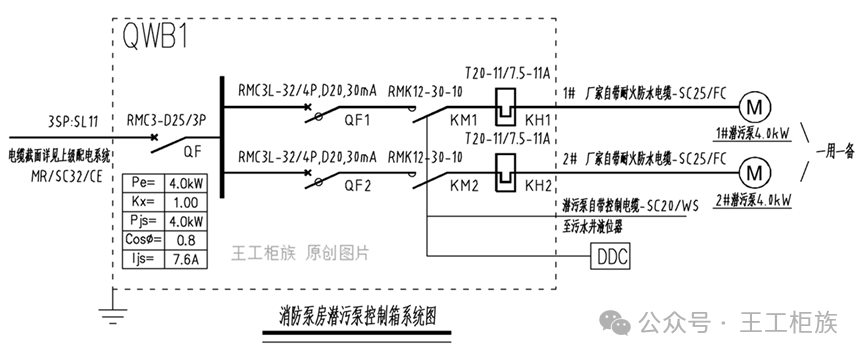

像这个消防泵房潜污泵控制箱系统图，就是我们上面所说的配电控制箱的一次系统图。我们先从被控制对象（负载）1#潜污泵M开始看，它依次经过热继电器KH1→交流接触器KM1→微型漏电断路器QF1→微型断路器QF获得了工作电源。

一次系统图上的QF是总电源进线断路器。

QF1是1#潜污泵M的电源断路器，带漏电保护功能。
