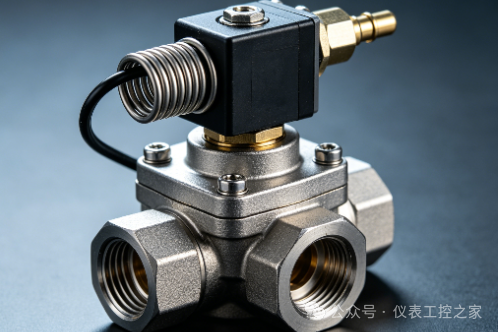

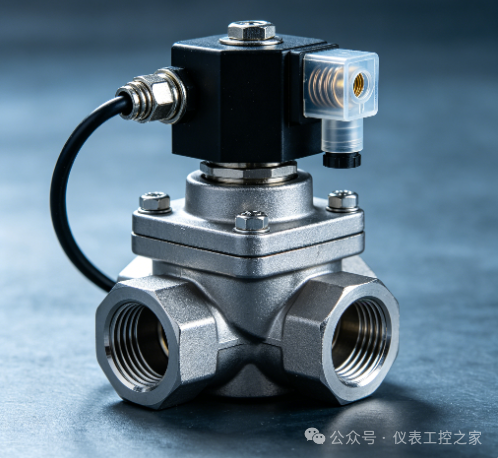

电磁阀的有关知识

气用电磁阀：配合气动执行器、过滤减压阀，工厂最常见，气源 0.4–0.6MPa

液用电磁阀：水、液压油、润滑油

蒸汽电磁阀：耐高温密封材质（四氟、金属密封）

·三位五通：带中封 / 中泄 / 中压，气缸可中途停止

直流 DC24V（工控标配，安全防爆多）；交流 AC220V；少见 AC110V、DC12V

4.附件：手动顶杆（检修手动换向）、消音器（排气降噪）、接线盒

1.DC24V 线圈：不分正负极，两根线随便接 24V±

2.AC220V：火线零线接两端，无极性

3.带指示灯电磁阀：接线正确灯会亮；灯不亮大概率没电或线圈烧坏

4.防爆电磁阀：必须用防爆接线盒、密封填料，电缆锁头锁紧防水防尘

没电：测线圈两端电压，端子松动、断线、PLC 输出点损坏

线圈烧毁：万用表测电阻，无穷大 = 断路；阻值接近 0 = 短路
