内桥接线与外桥接线的比较 | 干货分享

    当只有两台变压器和两条线路时，可以采用桥式接线，桥式接线按照连接桥的位置可分为内桥接线和外桥接线，桥式接线具有工作可靠、灵活、使用电器少、装置简单清晰、建造费用低、易于发展成单母线分段接线等优点。

    连接桥上亦装设断路器，正常运行时此断路器接通。这种接线中，四条回路中只用了三台断路器，所用断路器数量较少。

    城区最常见的110kV桥形接线变电站多为内桥，这种变电站一般作为110kV电压等级的终端变电站使用，以10kV电压等级向城区用户输出电能。两条110kV线路互为备用，无110kV穿越功率，不配置110kV线路保护，按照进线备自投方式配置高压侧备自投。

    外桥变电站多作为110kV电压等级环网中的联络变电站使用，在外桥断路器处配置双向线路保护，站内不配置高压侧备自投。

穿越功率

    穿越功率是指某一功率由一条线路流入并穿越横跨桥又经过另一线路流出的功率，穿越功率在双回路电源进线110kV、35kV变电所内桥、外桥接线中可能发生的。

02

内桥与外桥常见运行方式

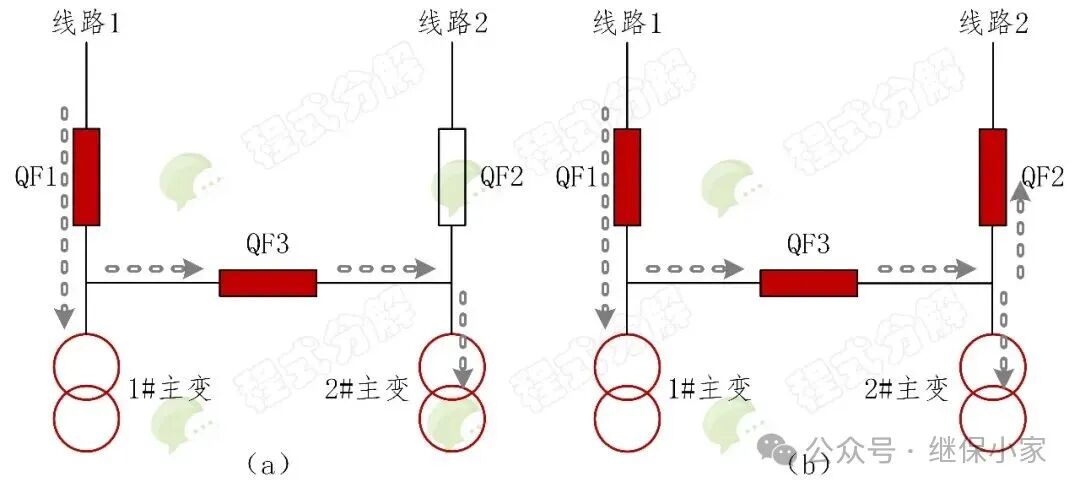

    1. 内桥接法运行方式

    （a）无穿越功率。

    控制QF3即可控制#2主变投退，对#1主变没有影响；

    #2主变保护跳闸不会影响#1主变运行；

    #1主变跳闸会造成#2主变失压。

    （b）有穿越功率。
