低压接地系统解析：TN-C、TN-S、TN-C-S结构、优劣与现场选型判定

如果分不清TN-C、TN-S、TN-C-S三类低压接地系统，厂房改造时混用系统、PEN与PE线二次搭接，就会容易引起设备外壳带电、漏电保护器失效、人员触电等一系列重大安全隐患。

结合GB 50054《低压配电设计规范》，同大家一起探讨学习再次加深对这三类接地系统的字母命名方式、、优缺点、厂区适用场景等。

第一个字母：电源端中性端接地方式

T——变压器中性点直接接地

I——中性点不接地或者通过高阻抗接地

第二个字母：设备外露导电部分接地方式

T——设备外壳独立接地同系统中性点无电气连接

N——设备外壳连接变压器中性点引出的N/PEN导体

所以TN系统就是：电源端直接接地（T），设备外壳接到电源中性点（N）。

3. 后缀C或者S：区分中性线N与保护地线PE的合并或者分离状态

C=Combined：合并，N、PE融合为一根PEN共用线；

S=Separated：分离，N工作零线、PE保护地线全程独立，无电气连通

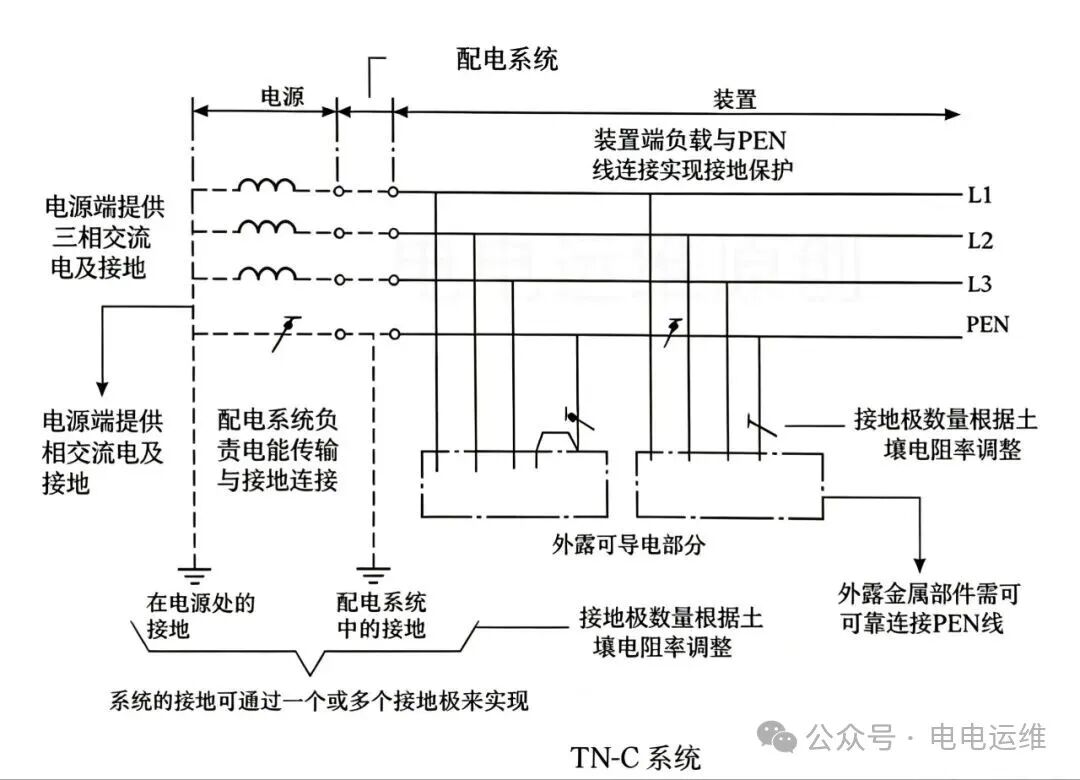

1、系统结构原理图说明

整套系统仅4根线缆：L1、L2、L3三相火线+PEN共用线，全程没有单独的PE保护线。

中性线与保护地线合并为单根PEN导体，厂区所有电机、配电柜、风机金属外壳全部直接搭接在PEN线上，变压器中性点、配电干线多处统一接地。

2、两点优点

线缆用量少，相比五线制节省一根导线，初期材料采购、敷设施工成本更低；

布线工序简单，线管、桥架敷设工作量小，一般是早期厂房建设普遍采用。

3、三个缺点

PEN断线全设备外壳带电

外壳存在持续电位偏移

无法安装漏电保护器RCD

注意:根据GB 50054强制规范在新建工厂、车间、办公楼严禁设计使用TN-C系统。

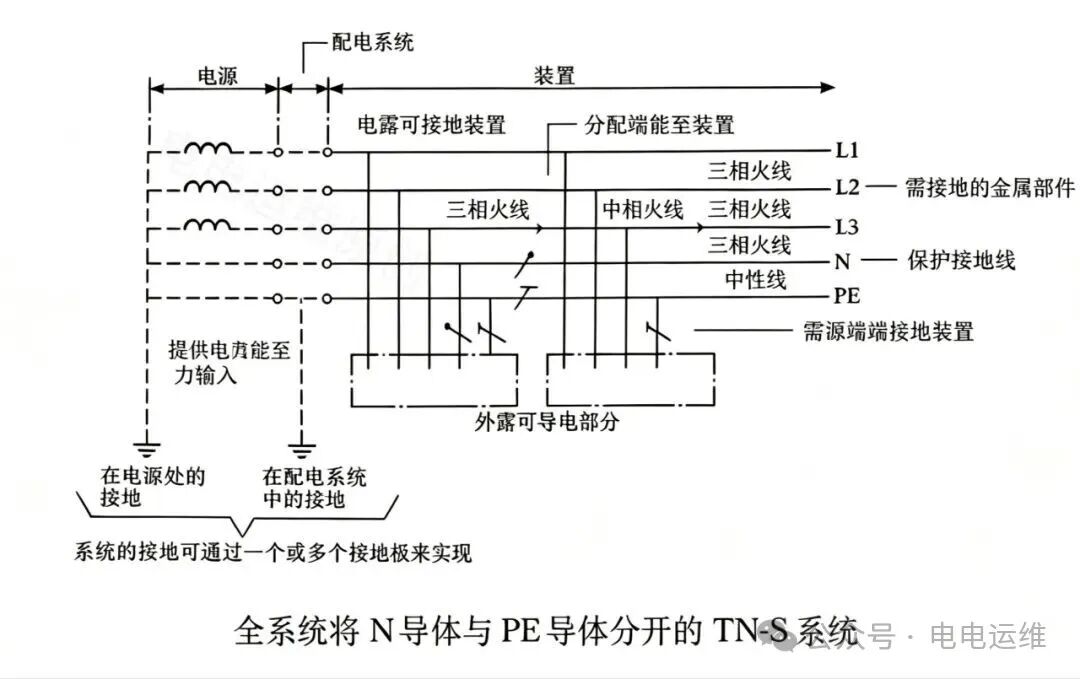

1、系统结构原理图说明

变压器低压侧直接引出5根线缆：L1、L2、L3三相火线、N工作零线、PE专用保护地线。N线仅输送单相工作电流，PE线全程独立，正常运行无任何电流；所有设备金属外壳、柜体、桥架统一连接至PE线，PE与N全程无电气搭接。

2、四点优点

PE线基本无电流，设备外壳稳定保持零电位，潮湿车间、化工车间、人员密集厂区触电风险极低；

如果PE线单线断裂，也不会造成外壳带电，仅失去接地保护，不会出现瞬时触电的危险；

N、PE完全分离，漏电保护器RCD可以准确地检测出剩余漏电电流，从而实现分级漏电保护；

电磁干扰小，PE无电压偏移，适配PLC控制柜、仪表、变频器精密弱电回路。
