水泵总扬程完整计算公式大全,管路+设备阻力汇总

时间:2026-07-07作者:碳慧能效Cylux

很多暖通机电新人甚至老师傅,选水泵只看流量,扬程全靠估、靠经验放大系数。最终导致两种通病:扬程选大了,系统流量超标、水泵过载耗电;扬程选小了,末端压差不足、制冷效果差、主机报水流故障。

水泵选型的核心就是算准总扬程。完整的机房水泵总扬程,由静态高差、管路沿程阻力、局部阻力、设备本体阻力四部分组成,下面给大家分享现场可直接落地的完整计算公式与核算方法。

工程招标、设计院校核、现场改造通用的总扬程公式,没有任何删减,完全贴合冷水、冷却水系统。

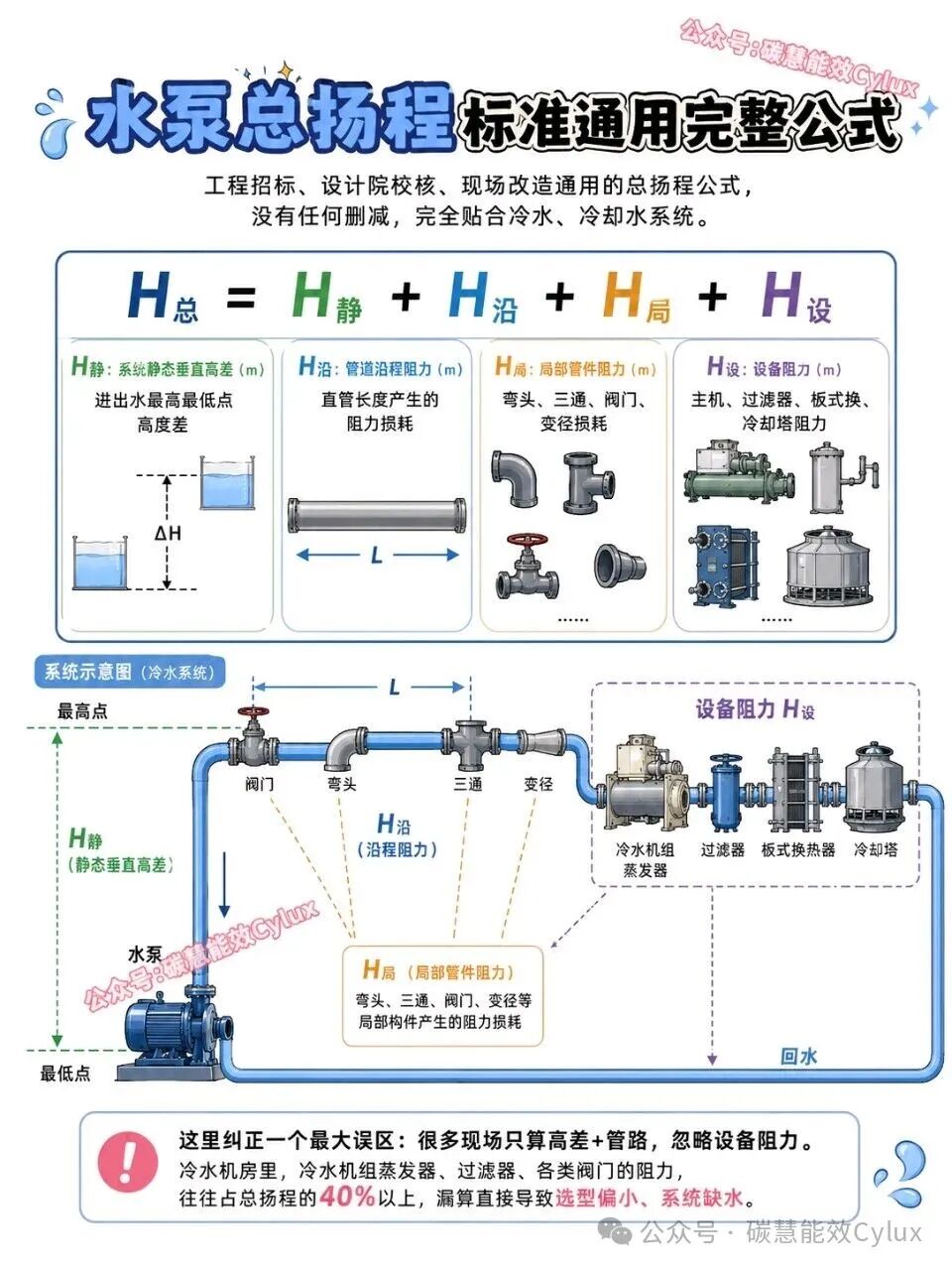

H总 = H静 + H沿 + H局 + H设

H静:系统静态垂直高差(m),进出水最高最低点高度差

H沿:管道沿程阻力(m),直管长度产生的阻力损耗

H局:局部管件阻力(m),弯头、三通、阀门、变径损耗

H设:设备阻力(m),主机、过滤器、板式换、冷却塔阻力

这里纠正一个最大误区:很多现场只算高差+管路,忽略设备阻力。

冷水机房里,冷水机组蒸发器、过滤器、各类阀门的阻力,往往占总扬程的40%以上,漏算直接导致选型偏小、系统缺水。

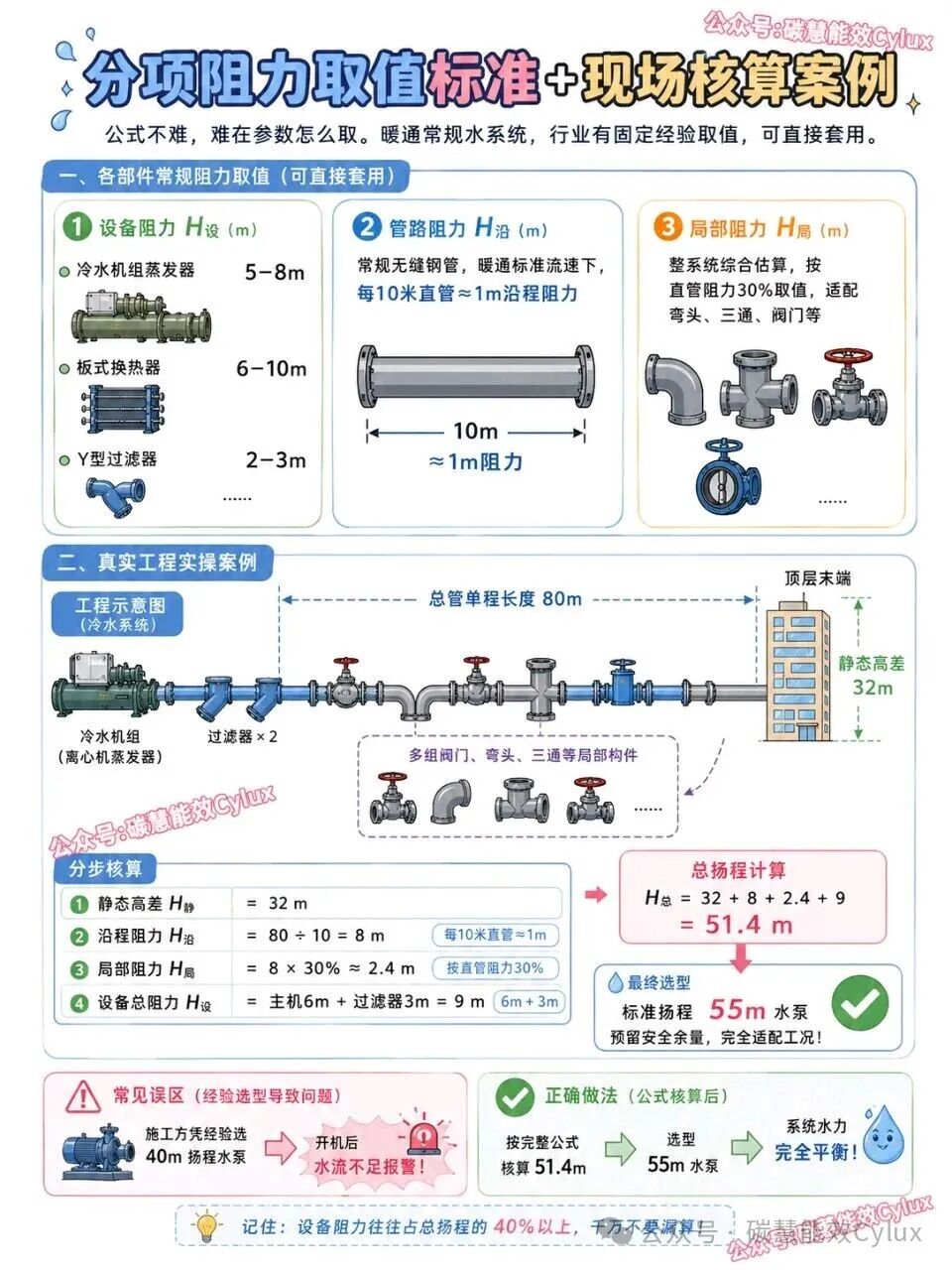

公式不难,难在参数怎么取。暖通常规水系统,行业有固定经验取值,可直接套用。

设备阻力:冷水机组蒸发器5–8m,板式换热器6–10m,Y型过滤器2–3m;

管路阻力:常规无缝钢管,暖通标准流速下,每10米直管≈1m沿程阻力;

局部阻力:整系统综合估算,按直管阻力30%取值,适配弯头、三通、阀门。
