如何才能搞懂电压并列和电压切换 | 干货分享
|
在双母线或单母线分段的主接线方式中，电压切换和电压并列是保障二次设备正常工作的重要二次回路。虽然它们的目标一致——为线路的保护、测量及计量等设备提供正确、连续的电压信号，但两者是原理与应用场景各不相同的功能，在实际工作中常易被混淆。 简而言之，电压切换主要确定线路运行在哪条母线，运行在哪条母线就采用哪条母线上的PT，电压并列是两段母线共用一个PT。 电压切换是“常态”，跟随线路运行方式自动进行；而电压并列是“特例”，在特定工况下（如PT检修）手动投入，以保证电压不中断。 电压切换是线路间隔或者主变间隔所配套的二次回路；电压并列是2套电压互感（PT）配套的二次回路。

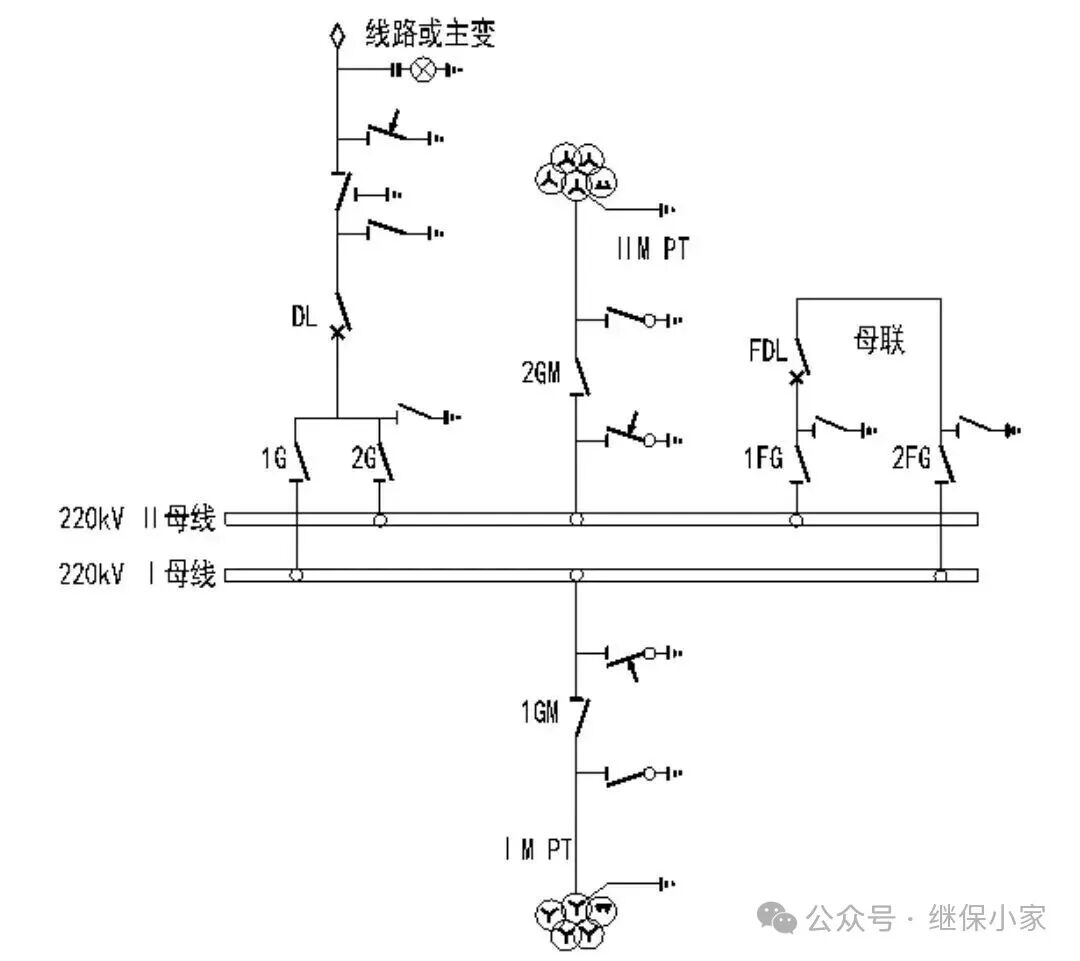

电压并列 电压切换 目的 一个PT故障时，由另一个PT同时为两段母线供电 线路倒母线时，二次电压跟随线路切换到对应母线PT 应用场景 单母线分段、双母线（PT检修） 双母线（线路倒闸操作） 触发方式 需满足一次并列条件后，手动投入 随一次隔离开关动作自动完成 电压状态 两段母线二次电压并列运行，取自同一个PT 线路二次电压切换来源，始终与一次运行位置对应 一、电压切换 在双母线系统里，同一条线路可能分别运行于I母或II母。为确保保护、测控等装置获取的电压信号始终与线路当前所在母线对应，当线路通过操作隔离开关从一条母线倒换至另一条母线时，其二次电压回路必须随之自动、同步切换。 以图1为例，当线路间隔的1G隔离开关闭合、2G隔离开关断开时，线路接入I母运行，此时该间隔的二次设备应采集I母电压互感器的电压信号；反之，当1G断开、2G闭合时，线路转至II母运行，二次设备则相应切换到取用II母电压互感器的电压信号。

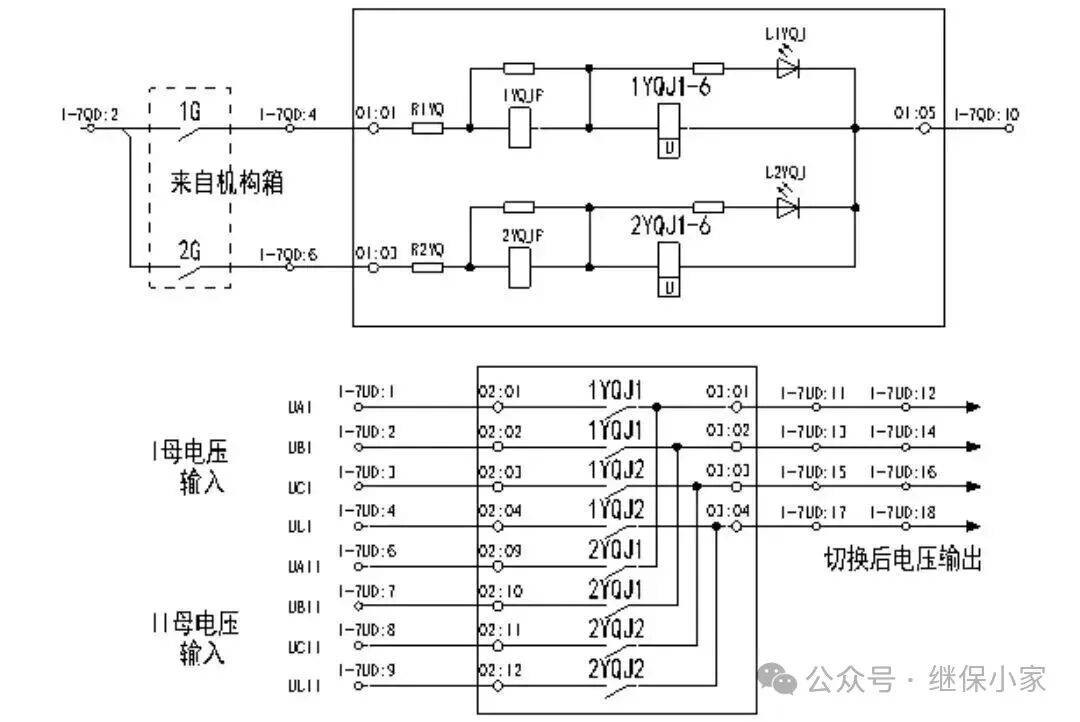

怎么样实现这个功能？这一功能的实现依赖于电压切换继电器。如图2所示的电压切换箱原理图，将线路隔离开关1G、2G的辅助触点接入切换继电器的控制回路。当1G合闸、2G分闸时，继电器1YQJ线圈得电，其常开触点闭合，从而将输出切换至I母电压；当1G分闸、2G合闸时，继电器2YQJ得电动作，其常开触点闭合，使输出切换为II母电压。
二、电压并列 |
