PWM 调光和恒流调光，到底有什么区别？为什么它们会影响影视灯光体验？

同样是把灯光调暗，为什么有的灯在镜头里干净稳定，有的却会出现频闪、横纹，甚至颜色变化？

在影视拍摄现场，我们经常关注一盏灯的功率、亮度、色温、显色指数，以及它能不能满足高速摄影的需求。

但有一个影响灯光表现的重要因素，却很容易被忽略：调光方式。

一盏影视灯从 100% 亮度调到 10%，看起来只是数字发生了变化，但灯具内部可能采用完全不同的控制方式。

其中，最常见的两类技术思路，就是 PWM 调光和恒流调光。

它们究竟有什么区别？为什么会影响摄影机拍摄效果？又为什么有些影视灯会采用混合调光？

今天，我们从影视拍摄的实际需求出发，把这件事讲清楚。

先说一个容易理解的概念：LED 的亮度与流过它的电流密切相关。

想要让 LED 变暗，通常有两种思路：

第一种：让 LED 快速地亮、灭、亮、灭，通过控制点亮时间来改变平均亮度。

第二种：让 LED 持续点亮，通过降低驱动电流来减小亮度。

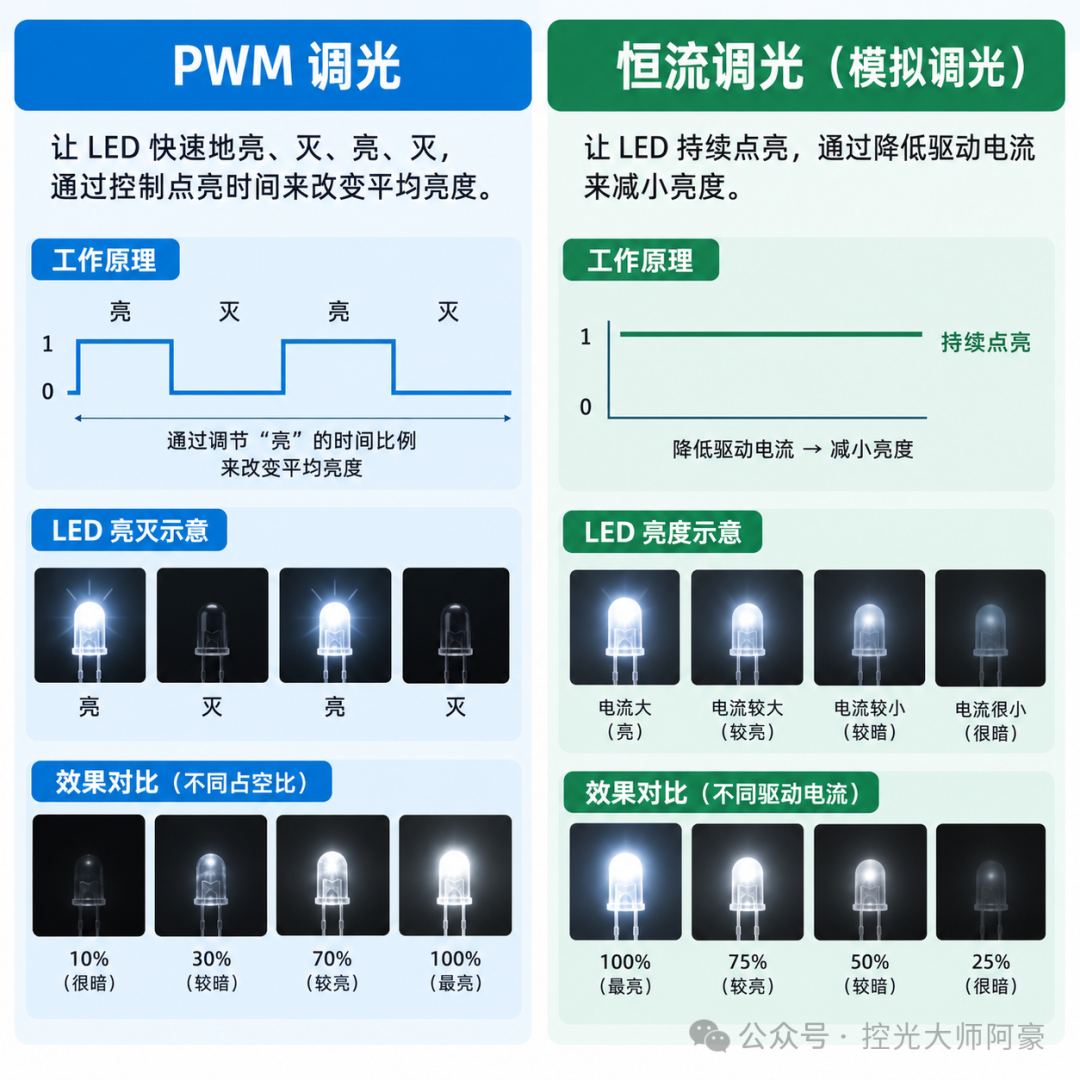

前者就是 PWM 调光，后者通常称为恒流调光，也叫模拟调光或电流幅值调光。

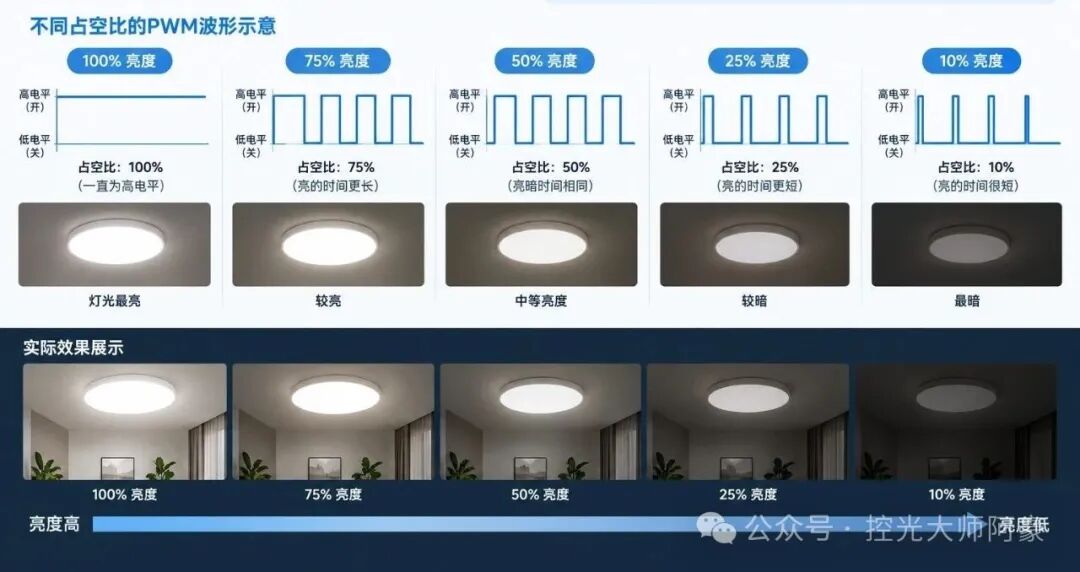

PWM，全称 Pulse Width Modulation，中文叫脉冲宽度调制。

它的基本原理是：在固定的周期内，让 LED 快速地开启和关闭，通过改变开启时间所占的比例，控制平均亮度。这个比例叫作占空比。

例如：

100% 占空比：LED 持续点亮。

50% 占空比：LED 在一个周期内有一半时间点亮。

10% 占空比：LED 只在一个周期内点亮 10% 的时间。

在理想条件下，占空比越低，平均亮度就越低。

这里有一个关键点：PWM 调光并不是简单地把 LED 的点亮电流降低，而是通过改变点亮时间来调节平均输出。

因此，即使灯具看起来很暗，LED 在导通瞬间仍可能工作在接近原来的电流状态。

恒流调光的思路则不同。

它通过调节 LED 的驱动电流大小，改变 LED 的发光强度。

例如：

高亮度时，使用较大的驱动电流。

中等亮度时，降低驱动电流。

低亮度时，进一步减小驱动电流。

在理想的直流驱动条件下，LED 可以持续发光，而不需要像 PWM 那样周期性地完全关闭。

需要注意，这里说的恒流调光，并不代表电流始终保持同一个数值。

更准确地说，它是在不同调光档位下，提供不同设定值的稳定电流。

PWM 主要控制发光时间，恒流调光主要控制发光电流。

这就是两者最核心的区别。

这也是影视灯光与普通照明最大的区别之一。

人眼看到的是一段时间内综合形成的视觉感受，而摄影机记录的是每一次曝光窗口内实际接收到的光。

当 LED 使用 PWM 调光时，光输出可能在高低状态之间快速变化。

如果这种变化足够快，人眼可能很难直接察觉。但摄影机不一样。摄影机有自己的帧率、快门时间，以及传感器读取方式。

当灯光的周期性变化与摄影机的曝光、读取过程发生不利的时间关系时，就可能出现：

① 画面明暗波动

同一个场景，连续拍摄的画面出现亮度不一致。

② 画面出现横纹

尤其在滚动快门摄影机中，画面不同位置可能在不同时间曝光或读取，从而记录到不同的光照状态。

③ 高速摄影出现频闪

当拍摄帧率提高、曝光时间缩短时，摄影机更容易记录到光输出的时间变化。

④ 低亮度拍摄问题更加明显

一些 PWM 灯具在低亮度下使用较短的导通脉冲。如果调光频率、脉冲分布与曝光时间不匹配，画面就可能出现不稳定现象。

这也是为什么：一盏灯在肉眼观察时没有明显频闪，并不意味着它在摄影机里一定没有频闪。

假设一盏灯使用 1,000Hz 的 PWM 调光。

也就是说，它每秒完成 1,000 次调光周期，每个周期为 1 毫秒。

如果摄影机以 25fps、180° 快门角度拍摄，每帧曝光时间约为 20 毫秒。

在理想、稳定的 PWM 条件下，一次曝光覆盖约 20 个完整周期，平均亮度可能相当稳定。

但如果切换到 1,000fps、180° 快门角度，曝光时间就缩短到约 0.5 毫秒。此时，一次曝光甚至不足以覆盖一个完整的 PWM 周期。

摄影机可能在 LED 点亮时曝光，也可能在 LED 关闭时曝光，或者只记录到部分点亮时间。结果就可能出现明显的亮度差异。

当然，实际拍摄结果还与占空比、PWM 波形、摄影机快门机制、同步关系等因素有关。

所以，PWM 频率越高，通常越有利于降低拍摄风险，但不能只凭一个频率数值就认定绝对无频闪。

看到这里，很多人可能会得出一个结论：

既然 PWM 会周期性开关 LED，那影视灯是不是全部采用恒流调光就好了？

事情没有这么简单。

理想的恒流调光能够避免由低频 PWM 开关引起的强烈光输出脉动。

但这并不代表所有采用恒流调光的灯具都绝对没有频闪。

因为在真实的影视灯具中，LED 的驱动电源并不是一个完全理想的电流源。

驱动电路中的开关纹波、电源设计、控制环路以及其他调制方式，都可能造成一定程度的光输出波动。

因此：恒流调光可以减少某些频闪风险，但真正决定拍摄表现的，是整套驱动系统的输出稳定性。

另一方面，恒流调光也有自己的技术挑战。

影视拍摄经常需要极低亮度。

例如，夜景中的微弱环境补光，或者只需要一点点亮度的轮廓光。

当 LED 工作电流降得很低时，驱动电路可能需要更高的控制精度，才能实现平滑、稳定、可重复的调光。

如果设计不够好，就可能出现低亮度调节不均匀、突然跳变，甚至无法继续降低亮度的问题。

LED 的光谱输出与工作电流、结温等因素有关。

当驱动电流变化时，某些 LED 的峰值波长、光谱分布和发光效率也可能发生变化。

在影视灯具中，这种变化可能影响色温、色坐标，甚至某些颜色的还原表现。

对于多通道 RGB、RGBW、RGBACL 或其他混光系统，问题可能更加复杂。

因为不同颜色 LED 的电流—光输出关系并不完全相同。

如果只是简单降低所有通道的电流，不一定能够保持原有的混光比例和色彩表现。

这也是为什么专业影视灯需要复杂的色彩校准和驱动控制算法。

从实际应用来看，两种技术各有优势，也各有挑战。

对比维度

PWM 调光

恒流调光
