使用比克示波器PicoScope和数据记录仪PicoLog测量三相市电信号

摘要

本文是一篇测试实例，利用PicoScope示波器和PicoLog数据记录仪分别采集了三相电压、电流信号，分析了供电线路和负载均衡的情况。其中利用PicoScope 4444的差分输入特性来采集高电压，它的垂直分辨率很高，对捕获瞬态信号的细节很有帮助。而PicoLog数据记录仪则适合长时间工作记录电压、电流的平均值，以判断整个系统状态的变化趋势。文中提及的高压差分探头、罗氏线圈探头也是此类测试中常用的配件。

一、测试环境

普通住宅一栋楼只需要单相电就可以满足使用需求，大型的设施或者豪宅用电需求很大，会提供三相供电，并把它们分配给不同的用电设备，本文测试的是一个大型房子的三相市电。

安全起见，我们先把电闸拉了，然后使用一台PicoScope4444 高分辨率真实差分示波器，通过三根PicoConnect 442 1000V CATIII的差分探头连到了配电箱的三相电上，这种探头的工作等级可以用在固定安装的供电设备上，接在保险丝之前(也就是供电输入的一侧)。需要特别注意的是，为避免生命财产损失，选择探头时一定要注意它的电工工作等级(即CAT)满足您的测试环境要求，否则会发生危险。

接着用一台PicoScope 4824 八通道高分辨率示波器，配了1根TA325三相电流探头，这个探头有三个罗氏线圈，汇集到一个衰减适配器以后，输出三路电压信号，然后把它们分别套接到三相电线上，罗氏线圈的一大好处是它是柔性的，不用断开原来的连线，也不用为因电流探头太大套不上去而烦恼， 它几乎可以伸进任何复杂拥挤的结构里面。

最后再用上一台PicoLog CM3 电流数据记录仪，用上面配的三根电流钳套在三相电上，运行PicoLog软件记录长时间工作的电流波形。

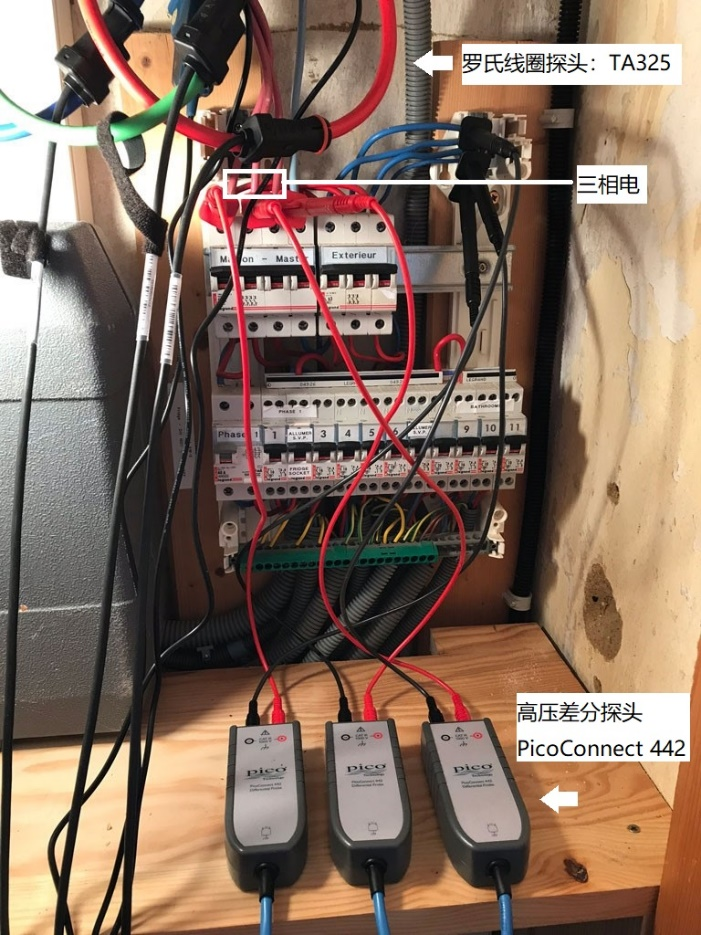

图1 测试连接

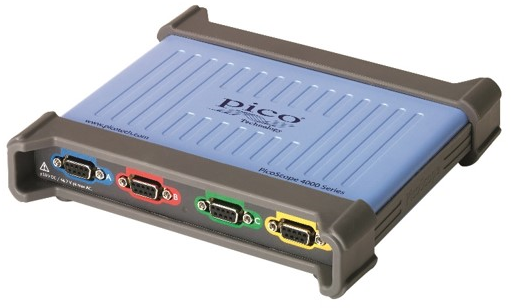

图2 PicoScope 4444差分示波器

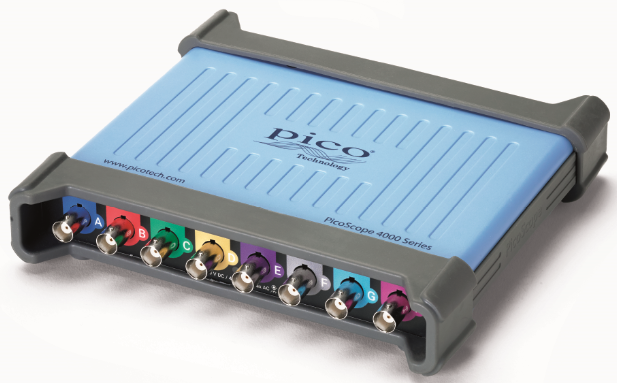

图3 PicoScope 4824 8通道示波器

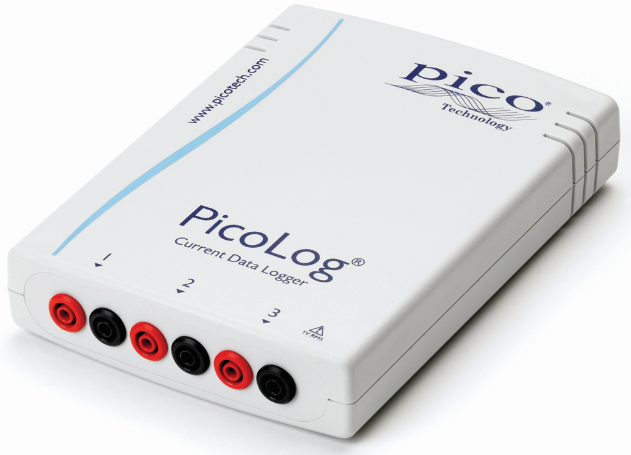

图4 PicoLog CM3 电流数据记录仪
