涂鸦交流风扇-无级调速方案介绍

涂鸦电风扇无级调速方案

方案概述|方案原理

方案概述

适用电机：单相异步交流感应电机

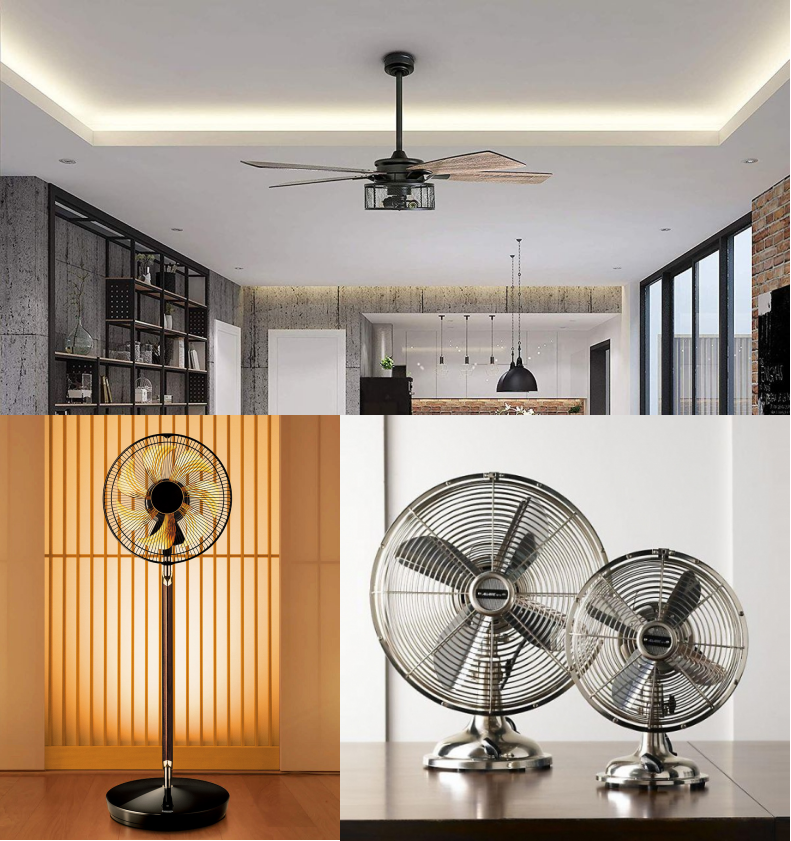

适用品类：吊扇、台扇、落地扇等交流风扇品类

无极调速原理：全桥逆变斩控调速，支持无极调速

解决痛点：

1-风速档位调速范围有限

2-能效不高，传统方案只有40%左右

3-低速档位运行过程噪音大

4-传统方案能耗较高

方案原理

交流市电整流后，以过零检测的方式确认换向点，通过H桥电路控制电流换向来驱动电机，期间通过调整桥臂的PWM占空比控制电机转速及功率。

涂鸦电风扇无级调速方案

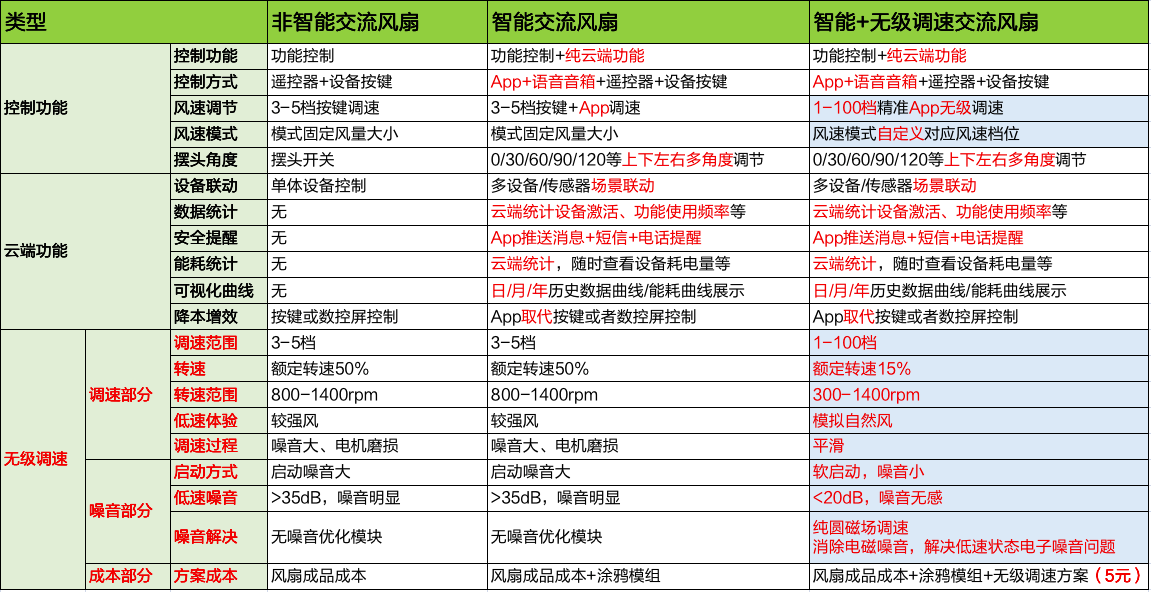

非智能-智能-智能 无级调速交流风扇方案对比

涂鸦电风扇无级调速方案

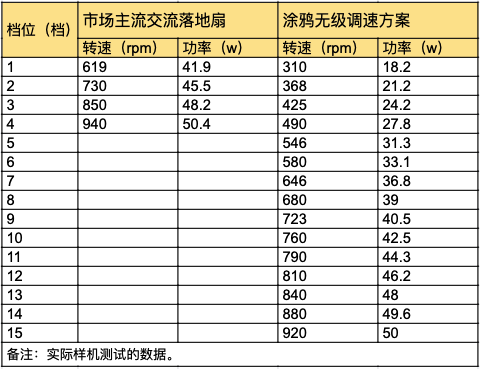

无级调速交流风扇方案能耗分析

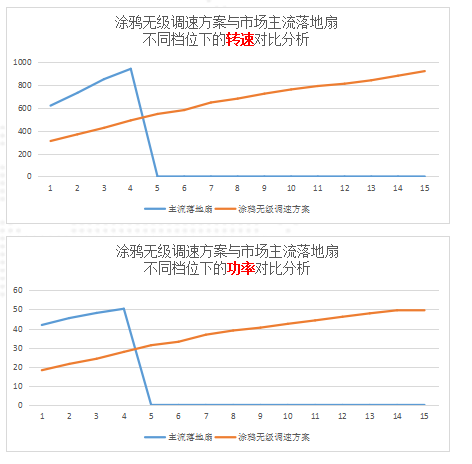

涂鸦无级调速落地扇方案与主流落地扇对比能耗优势：

1.输入功耗节省80%(启动转速)

2.输入能耗节省30-40%(功率差)

低速运行提高效率，输入功率可减少至少20%。

涂鸦电风扇无级调速方案

优势：噪音低|高效节能|简化电路设计

01 噪音低

涂鸦无级调速方案能让风扇在低速运行时噪音<20dB，几乎感受不到噪音存在。
