电压互感器是什么 如何正确的安装电压互感器PT

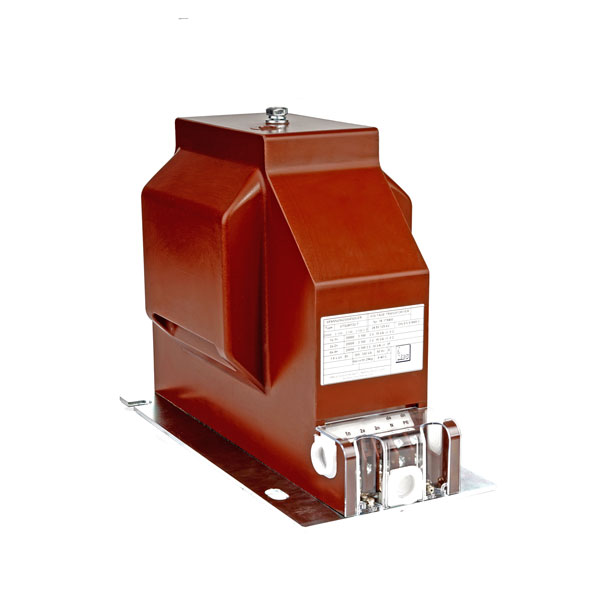

电压互感器是发电厂、变电所等输配电和供配电系统不可缺少的一种设备。

电压互感器的代号为PT，它的原理与电力变压器同样。PT自身的特性阻抗不大，一旦副边产生短路，电流将大幅度增大而烧毁线圈。

因此，PT的原边连有熔断器，副边可靠接地装置，以防原、副边绝缘层毁损时，副边发生对地高电位而导致人身安全和设备安全事故。

精确测量用电压互感器一般都制成单相电双线圈结构，其原边电压为被测电压，能够单相应用，还可以用两部连接成V-V形作三相应用。实验室用的电压互感器通常是原边多抽头的，以适应精确测量不同电压的需要。

供保护接地用电压互感器还含有一个第三线圈，称三线圈电压互感器。三相的第三线圈连接成开囗三角形，开囗三角形的两引出端与接地保护继电器的电压线圈联接。
