共模电感的不同之处 我们来一探究竟

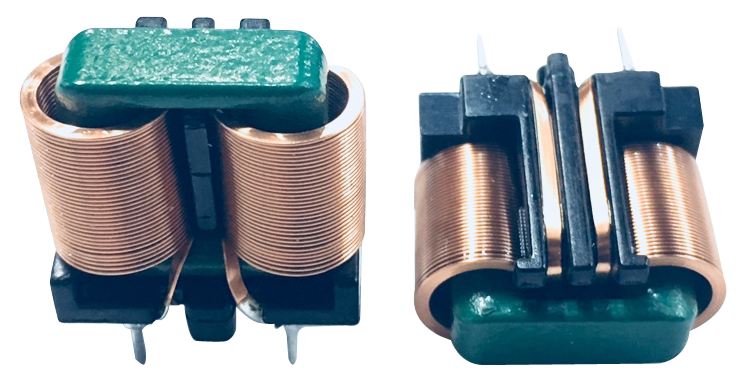

共模电感(Common Mode Choke)也被称为共模扼流圈，共模电感是由两个规格一样，线圈匝数相同的线圈反向对称地绕制在同一个磁环上，是一个以铁氧体为磁芯的共模干扰抑制元器件。

1、共模电感的原理

工作原理：穿过共模电流时磁环中的磁通量互相叠加，从而具备非常大的电感量，对共模电流具有抑制功效，而当两线圈穿过差模电流时，磁环中的磁通量互相抵消，基本上没有电感量，因此差模电流能够无衰减地通过。所以共模电感在平衡线路里能合理地抑制共模干扰数据信号，而对线路正常传送的差模数据信号无危害。

共模滤波电感器并不是电感量越大越好，关键看要滤掉的共模干扰的频率范围。理论上电感量越高对EMI抑制效果越好，但过高的电感将使截止频率降的更低，而具体的滤波器只能保证一定的带宽，也就使高频率的抑制效果下降。
