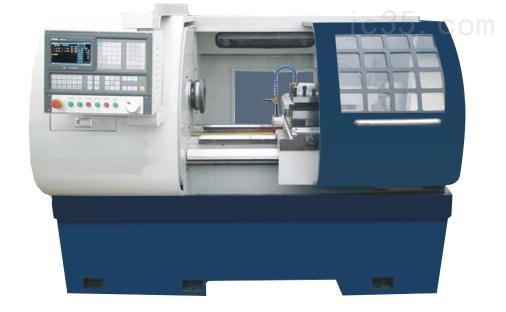

车铣复合数控机床技术特点

本机床技术特点：

A、卧式数控机床设备带Y轴，即可当数控立车用，也可当数控龙门5面加工中心用。

B、本机床与其它品牌C轴结构不同，采用车铣动力总成结构（工作台C轴箱），即为车、铣公用形式，传动链短，传动精度高，且数比大，可满足各种切削参数要求；垂架为双滑枕结构，通用性好，结构简单，上述特点均为创。

结构特征：

卧式数控机床厂家有一个垂架，双滑枕结构，右边为车削滑枕刀架、左边为铣削滑枕刀架。（也可采用单滑枕结构）本机床主体结构为双柱式对称结构，横梁为定梁式。由导轨床身、双立柱、横梁、工作台底座、工作台、C轴箱、双滑枕垂架、伺服进给系统、工作台夹紧系统、液压系统、按钮站等主成。经有限元法计算，使机床大件及整机具有高强度、高刚度、高吸振性的特点。工作台导轨为滑动式结构，承载能力大；刀架为双滑枕形式，截面为方形（抗弯刚度高），主传动和C轴箱为一体（车铣动力总成），C轴分度进给由伺服电机驱动，工作台车削主传动有变频电机驱动。

本机床基础件（导轨床身、立柱、横梁、工作台及工作台底座等）均为整体铸造结构，采用高强度低应力铸铁材质，铸造后进行焖火、时效处理，使机床具有高强度、高刚度、高抗振性、高吸振性，卧式数控机床价格不高的特性。
