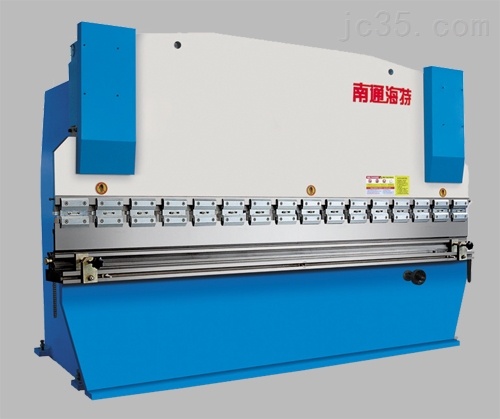

液压折弯机由4部分组成

液压折弯机包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。 使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。由于采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工。那么液压折弯机是由哪些部分组成的呢？下面就和小编一起来看看具体的内容吧。

（一）、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞（杆）带动滑块上下运动，机械挡块由数控系统控制调节数值。

1.折弯角度精度引用标准JB/T22572-1999国家标准


2.在下死点有保压延时功能，确保工件精度。


3.上动式液压折弯机设计，双油缸同时工作，操作平衡、方便、安全。


4.本机器采用液压电气控制，滑块行程可任意调节，并具有点动、半自动、自动等动作规范，采用点动规范可方便地进行试模和调整。

（二）、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其最小读数为0.01毫米（前后位置均有行程开关限位）


（三）、同步系统：与普通液压折弯机不同，该机使用伺服阀与光栅尺等液压装置形成闭环回路，从而精确控制液压折弯机的各种动作


（四）、挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。


相信通过上文的介绍，大家对液压折弯机由4部分组成也有了进一步的了解。希望上文给您带来帮助。更多相关资讯敬请登陆：/
