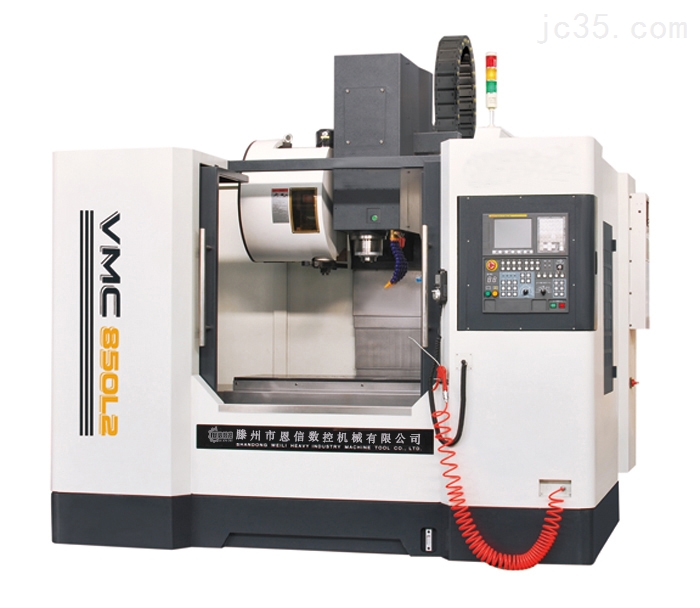

cnc加工中心的主轴结构及主轴轴承选用

cnc加工中心的主轴结构及主轴轴承选用：

1、cnc加工中心主轴单元式结构
cnc加工中心和数控铣床大多采用单元式主轴结构，将主轴前后轴承在恒温环境下进行配磨，配磨好后装入一个圆套筒内，然后在总装时以一个完整的单元装入机床主轴箱内，这样不仅保证了机床主轴组件的装配精度，而且又易于安装和维修调整

2主轴轴承
1）主轴轴承的选择：鉴于cnc加工中心和高速数控铣床的大负荷、高转速和高精密的要求，普通的主轴双联轴承结构已满足不了要求现在对于高速加工中心和数控铣床，大多采用角接触轴承组合设计。因为角接触轴承可以同时承受径向和一个方向的轴向载荷，允许的极限转速较高。
采用两个角接触球轴承背靠背组配，使支承点A、B两点向外扩展，缩短了主轴头部的悬伸，大大地减少了主轴端部的挠曲变形，提高了主轴刚度。
2）主轴轴承的预紧：用普通螺母作主轴轴承轴向限位，通常难以保证螺母端面与轴心线有较高的垂直度锁紧后易使轴承偏斜，甚至有可能使轴弯曲，这都将影响轴的旋转精度。
