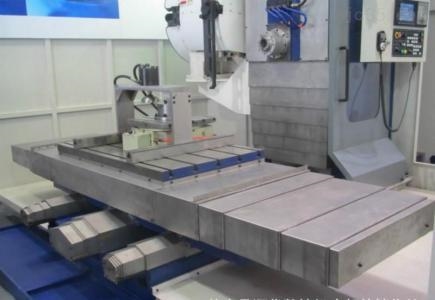

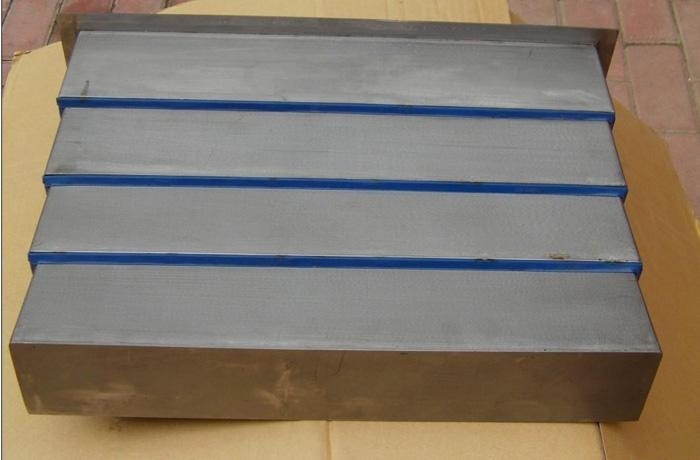

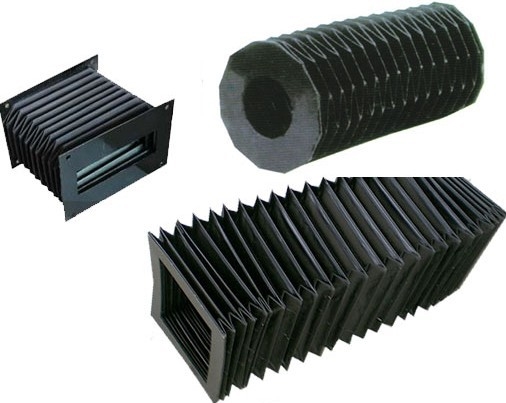

五轴卧式加工中心机床防护罩是用来保护机床的，他可以保护机床的表面不受外界的腐蚀和破坏。他有很多种类有：风琴防护罩，钢板防护罩，这两种是导轨上所用的， 五轴卧式车铣复合加工中心防护罩基础件(左、右立柱、横梁、工作台及工作台底座等)均为整体铸造结构，五轴卧式车铣复合加工中心防护罩采用度低应力铸铁材质，铸后进行焖火、粗加工后经时效处理,使机床具有度、高刚度、高抗振性、高吸振性的特性。五轴卧式加工中心机床防护罩龙门架由左、右立柱及联接梁组成。还有丝杠上所用的丝杠防护罩包括：圆形，方形，多边形.这几种的做法又有所不同.有用钢丝支撑式还有缝合式，还有卷帘式防护罩和盔甲防护罩。
五轴卧式加工中心机床防护罩为机床供给实用性维护的同时，也为机床增加了更多视觉上的美感，使机床的全体价值得到了提高。五轴卧式加工中心机床防护罩还能够依据需求为不锈钢的，特别的外表磨光会使其另外增值。驱动板、刮屑板及吸屑板之间需要用缓冲体系，滑块缓冲体系的意图是削减磕碰、噪音及冲突，钢板防护罩的节数对其份额、分量及运转特性都很重要。五轴卧式加工中心机床防护罩左右立柱和工作台底座为热对称结构。在刚度匹配标准中，龙门架的X向刚度和扭转刚度分配占较大的比例，新型双柱立式车床立柱较传统立柱在X向上加宽，增强加工零件尺寸方向上的刚度，确保加工零件的尺寸精度，为保证龙门架的抗扭刚度，左右立柱中采用斜筋排布，经计算机的有限元优化设计，保证龙门框架具有足够的刚度和强度。五轴卧式加工中心机床防护罩在龙门架的上部有左右升降箱由双轴伸交流电机驱动，通过齿轮副和蜗杆蜗轮副及双丝杠使横梁作升降移动。每个单节都应尽可能的长，这样能够削减节数，降低成本。通常状况zui大拉伸与zui小紧缩份额应在3：1和5：1之间。
机床防护罩设计中的计算公式：
1)、机床防护罩宽度计算公式
H1>(5 d)n 15;Bc>2(3 d)n Bg 20
H1：机床防护罩上部宽度;n：估计节数;Bk：防护罩侧面宽度;Bk>(Bc-Bs)/2;
Bc：防护宽度：d：主体材料厚度;Bg：机床导轨宽度。
2)、机床防护罩长度计算公式
Le=(x-15)(n-1) x Lg;Lz=(n-1)15 x Lr
Le：拉伸量;Lz：zui小压缩量;Lg：辅助导轨长度：x：每节防护罩长度。  【庆云汇鼎机床附件制造厂QYHD】 |
