三相四线漏电开关能分别接三组220V电来使用吗

时间:2022-11-07作者:佚名

在三相四线综合配电中其零线是不得装设开关或熔断器的(配图中的4P漏电断路器只适合装设在单台三相动力设备的控制箱内的总开关)。

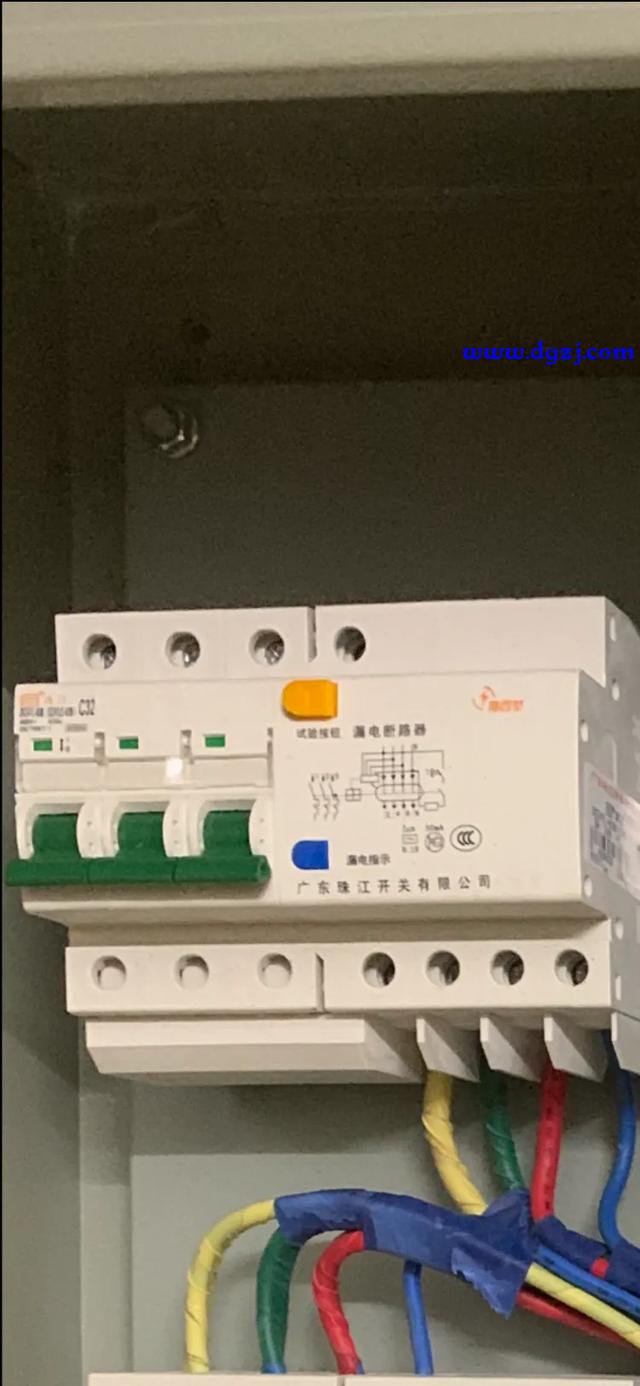

问题描述的配电方式应该采用3P N的漏电断路器,因为3P N漏电断路器的零线只是直穿过漏电断路器内的零序互感器而不能分合的,其目的是防止零线开路致中性点位移酿成配电事故,3P N漏电断路器如下图;
三相四线漏电开关能分别接三组220V电来使用吗
因此说;问题所问的配电方式如果是装设3P N漏电断路器来分配电源是完全可以的。
