三端可调稳压集成电路输出电压计算公式
时间：2022-11-12来源：佚名
|

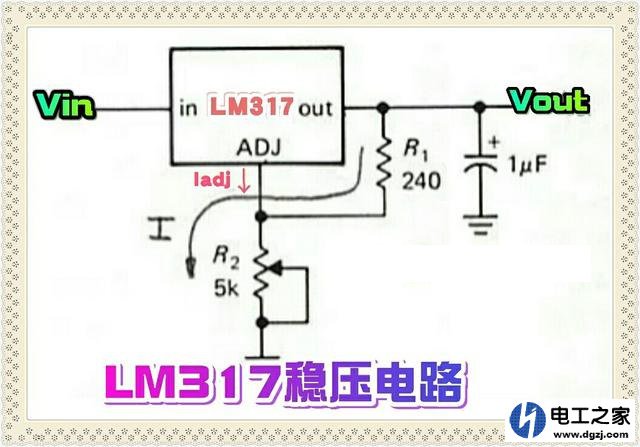

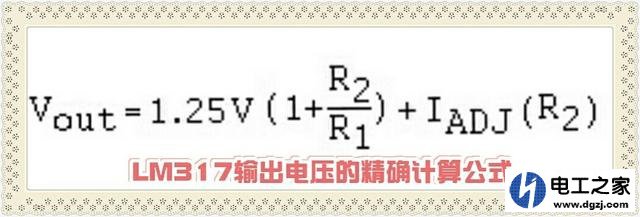

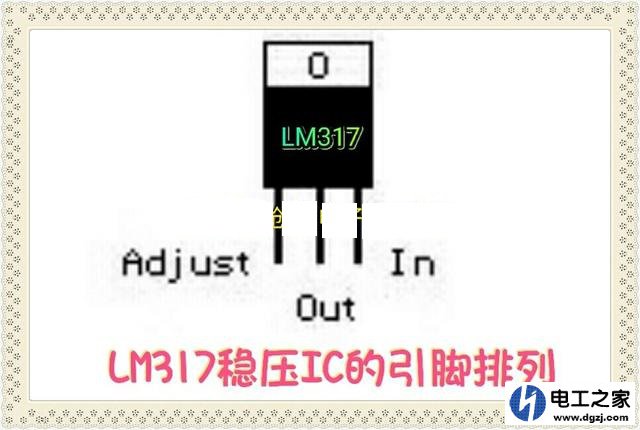

三端可调稳压集成电路输出电压计算公式  简化的LM317稳压电路原理图。 上图为大家熟悉的LM317稳压电路，这里为了介绍方便，省略了一些元件。该稳压电路的输出电压由电阻R1和R2决定。为了提高输出电压的稳定性，实际中的电阻R1一般选用120Ω或240Ω的温度系数小的金属膜电阻，并且R1焊接时离LM317的Out端和adj端越近越好。若LM317接成固定输出电压的，要求R2宜选用与R1同材料的电阻，以提高输出电压的温度稳定性。若LM317接成可调式输出，则R2一般选用线性电位器，此时其输出电压的精确计算公式为  LM317输出电压的精确计算公式。 LM317的Out端与adj端之间有一个稳定的能带间隙基准电压（像常用的精密基准电压源ICL8069、LM385即属于这种基准电压），这个基准电压的温度系数很小，但是其电压值并不是精确的1.25V，而是有一定的离散性。其典型值为1.25V，最小值有的仅为1.20V（以前曾实测过，这个基准电压大都在1.22～1.23V），故计算公式中有的是1.25V，有的是1.20V，具体多少这要看所用的LM317的实际值为多少。 另外，上图中的精确计算公式中还有一项“Iadj（R2）”，这是因为实际的LM317的adj端还会向外流出一个50μA的超级恒流源（其大小与电源电压无关），在R2的阻值较小时，可以忽略这一项，故很多计算公式中，都不含“Iadj（R2）”。  LM317三端稳压IC的引脚排列。 上图为TO-220封装的LM317的引脚排列，使用时，要注意引脚不要接错，以免损坏IC。 |
