电气测量仪表的结构、原理及用途

电气测量仪表可分为两大类，即电测量指示仪表和比较仪器。电测量指示仪表又称为直读仪表，其特点是直接将被测电量转换为可动部分的偏转角位移，并通过指示器在标尺上显示被测电量的大小。比较仪器用于比较法测量，它包括各类交直流电桥等测量仪器。

一、磁电系仪表

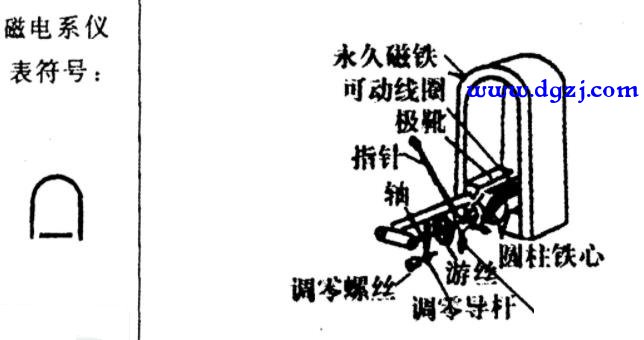

1、结构简图

线圈置于永久磁铁的气隙磁场中，电流通过时产生扭转力矩，当与游丝的反向转矩平衡时，指针的偏转角大小与被测电流的大小成正比。

3、用途

用途最广，可作电流表、电压表、万用表等。

二、电磁系仪表

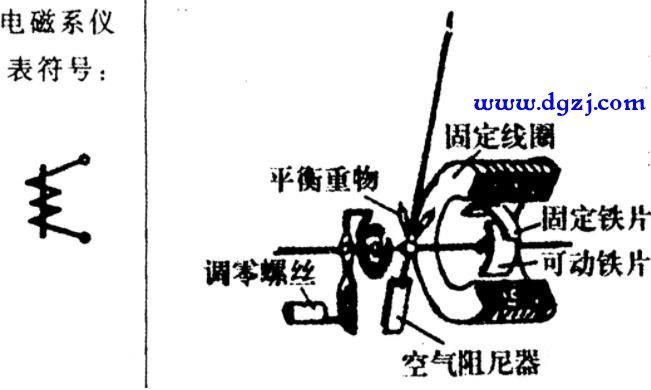

1、结构简图

被测电流通过固定线圈时，固定铁片与可动铁片同时被磁化，呈现同一极性，同性相斥，产生正比于两种铁片磁性强弱的转动力矩。磁性强弱正比于通入固定线圈的被测电流，指针偏转角与被测电流的平方成正比。

3、用途

主要用于安装在配电板上，做变化不大的电压、电流指示。

三、电动系仪表

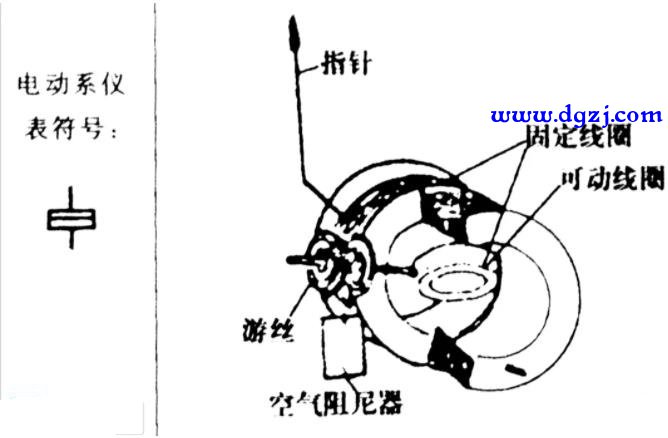

1、结构简图

固定线圈和可动线圈分别通入电流，由于载流导体磁场间的相互作用产生力矩。指针的偏转角度与两个线圈中电流的乘积成正比。

3、用途

用于功率表、频率表、相位表、交直流电压和电流表。

四、铁磁电动系仪表

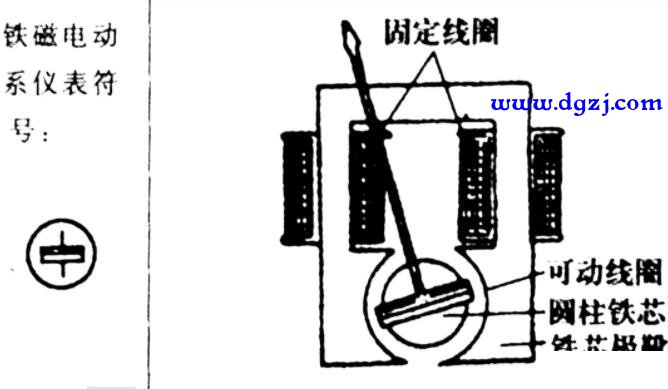

1、结构简图

固定线圈制成电磁铁形式，可动线圈增加一个铁芯，从而增加了仪表的偏转力矩。由于铁芯的磁滞和涡流影响，降低了仪表的准确度。

3、用途

用于功率表、功率因数表、频率表。

五、感应系仪表

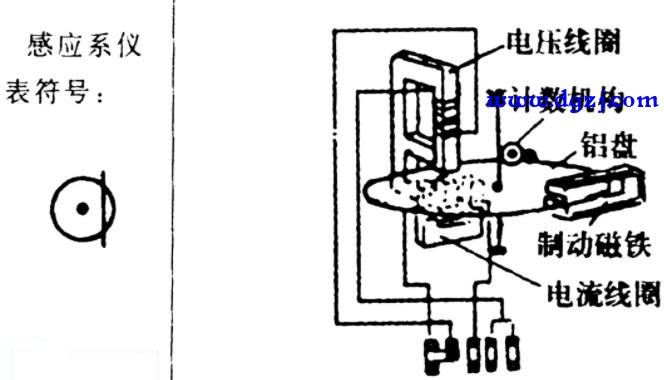

1、结构简图

当电压线圈和电流线圈通过被测电路的交变电流时，两线圈分别产生交变磁通。铝盘在交变磁通的作用下，感应产生涡流。此涡流与交变磁通相互作用产生电磁力，引起活动部分转动。

3、用途

主要用于电度表。

六、磁电系比率表

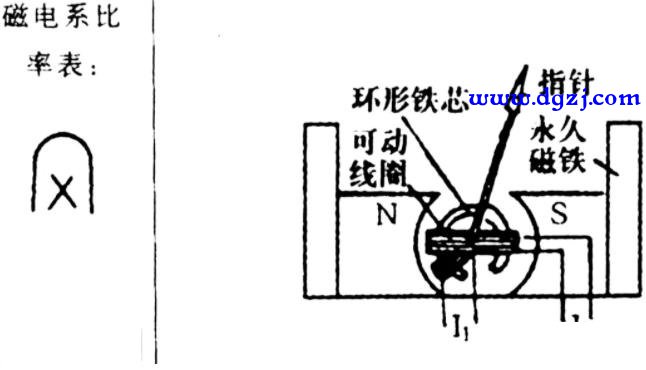

1、结构简图

磁电系比率表由两个绕向相反，且在空间互成角度的可动线圈及可动线圈内带缺口的环形铁芯、永久磁铁和指针组成。磁电系比率表没有反作用力矩的游丝，故平时指针可停留在标度尺的任何位置。

3、用途

用于兆欧表、相位表、频率表。
