钳形电流表使用须知
时间：2022-11-14来源：佚名
|

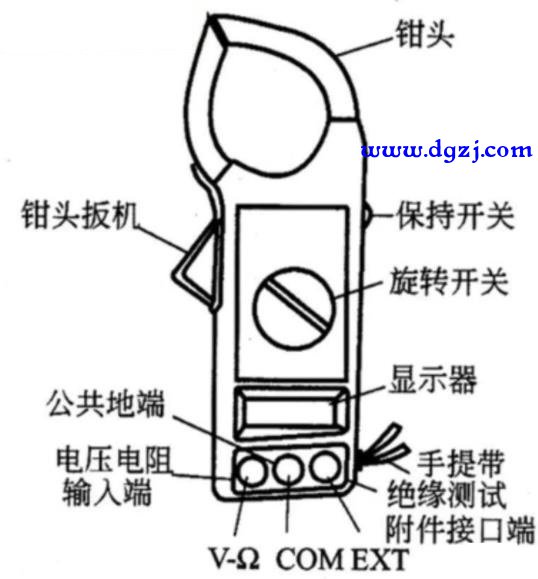

一、钳形表的结构  钳形表主要由钳头、钳头扳机、保持开关、旋转开关、液晶显示屏、表笔插孔以及红、黑两支表笔等部分构成。 1、钳形表的钳头主要用于测量交流电流时钳住被测导线，利用电流互感器原理感应导线电流。 2、钳形表的钳头扳机主要用于开闭钳头，按下时钳头张开，松开时钳头闭合。 3、钳形表的保持开关主要用于检测电子电路时保持所测量的数据，以方便读取记录数据。 4、钳形表的旋转开关主要针对钳形表一表多用的特点，为不同的检测设置相对应的量程。 5、钳形表的液晶显示屏主要用于显示检测数据、数据单位、选择量程等信息。 6、表笔插孔主要用于连接表笔的引线插头和绝缘测试附件。红表笔连接VΩ插孔，黑表笔连接接地端。 二、钳形表的原理 钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁芯在捏紧扳手时可以张开，被测电流通过的导线可以不用切断就可穿过铁芯张开的缺口，当放开扳手铁芯闭合后，穿过铁芯的被测导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。从而使与二次线圈相连接的电流表指示出被测线路的电流。 三、钳形表的使用方法www.gdzrlj.com 1、使用前应仔细阅读说明书，弄清是交流还是交、直流两用钳形表。根据被测电流的种类、电压等级正确选择钳形电流表。 2、使用前检查钳形电流表的外观情况、钳口闭合情况及表头情况等是否正常。若指针没在零位，应进行机械调零。 3、测量前应先估计被测电流的大小，再决定用哪一量程。若无法估计，可先用最大量程档，然后适当换小些，以便能准确读数。不能使用小电流档去测量大电流，以防损坏仪表。 4、由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。此时钳形表所指示的电流值并非被测量的实际值，实际电流应为钳形表的读数除以导线缠绕的圈数。 5、钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重合一次，若杂音仍不能消除，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。 6、钳形表测量导线的电流，被测导线应置于钳口中央。 7、被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。 8、测量电动机电流时，可以每相测一次，也可以三相测一次，此时表上数字应为零，当钳口内有两根相线时，表上显示数值为第三相的电流值，通过测量各相电流可以判断电动机是否有过载现象，电动机内部或电源电压是否有问题，即三相电流不平衡是否超过10%的限度。 9、读数后将钳口张开，将被测导线退出，将档位置于电流最高档或OFF档。 四、钳形表的使用注意事项 1、在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。测量高压电缆各相电流时，电缆头线间距离应在300mm以上，且绝缘良好，待认为测量方便时方能进行。 2、 观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。 3、 测量低压可熔保险器或水平排列低压母线电流时，应在测量前将各相可熔保险或母线用绝缘材料加以保护隔离，以免引起相间短路。 4、使用高压钳形电流表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流。用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地。 5、 钳形电流表测量结束后把开关拔至最大程档，以免下次使用时不慎过流，并应保存在干燥的室内。 6、当电缆有一相接地时，严禁测量。防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。 7、使用钳形表测量时，旁边靠近导线的电流对它也有影响，所以还要注意三相导线的位置要均等。 8、由于钳形电流表要接触被测线路，所以测量前一定检查表的绝缘性能是否良好。即外壳应无破损，手柄应清洁干燥。 9、钳形电流表不能测量裸导体的电流。 10、严禁在测量进行过程中切换钳形电流表的档位，若需要换档时，应先将被测导线从钳口退出再更换档位。 |
